Oktatóanyag: Alapvető nyomtervmodell létrehozása

Ez az oktatóanyag bemutatja, hogyan használhatja az Autodesk Civil 3D objektumokat egy alapvető nyomtervmodell építéséhez.

Megjegyzés:

Ez az oktatóanyag a Mintakeresztszelvény létrehozása gyakorlatban létrehozott nyomterv mintakeresztszelvényt használja.

A nyomtervekkel különböző alakzatok modellezhetők, például útpályák, csatornák és kifutópályák. Ebben az oktatóanyagban lakóterületi útvonalat modellezhet.

A nyomtervmodellek különféle Autodesk Civil 3D-objektumokon és -adatokon, például alkotóelemeken, mintakeresztszelvényeken, nyomvonalakon, vezérlővonalakon, felületeken és hossz-szelvényeken alapulnak, és ezeket használják.

A nyomtervobjektumok egy vagy több vízszintes kiindulási vonal mentén hozhatók létre egy 2D keresztszelvény (mintakeresztszelvény) egymástól növekvő távolságra lévő helyeken történő elhelyezésével, és olyan megfelelő rézsűk létrehozásával, amelyek az egyes helyeken felületmodellt érnek el.

Adja meg az alapvető nyomterv adatokat

1. Nyissa meg a Corridor-1a.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.
2. Kattintson az Alap lap Terv létrehozása panel Nyomterv Keres elemre.
3. A Nyomterv létrehozása párbeszédpanelen adja meg a következő paramétereket: Vagy használja a gombokat az objektumok kiválasztásához a rajzból.
   • Név: First Street
   • Kiindulási vonal típusa: Nyomvonal és hossz-szelvény

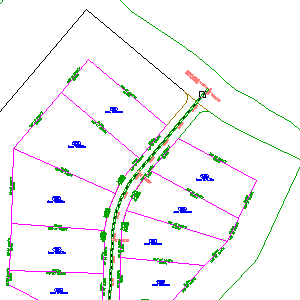

   • Nyomvonal: First Street

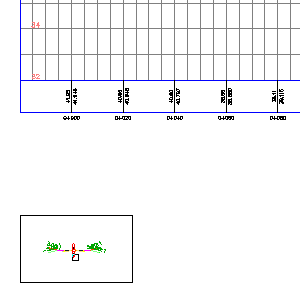

   • Hossz-szelvény: Pályafelület tengely - First Street


     (A hossz-szelvény nézet hálóvonalait a program a jobb láthatóság érdekében eltávolítja)

   • Mintakeresztszelvény: Főút teljes keresztszelvénye

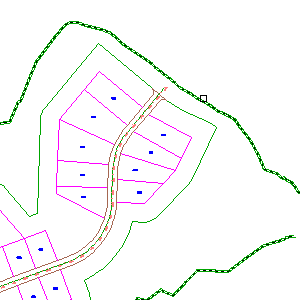

   • Célfelület: EG

   • Kiindulási vonal és tartományparaméterek beállítása: Kiválasztott
4. Kattintson az OK gombra.

Adja meg a kiindulási vonal és tartomány paramétereket

1. A Kiindulási vonal és tartomány paraméterek párbeszédpanelen, az RG-Primary Road Full Section - (1) sor Zárószelvény cellájába billentyűzze be a 0+440.00 értéket.
2. A Gyakoriság cellában kattintson a gombra.
3. A Mintakeresztszelvények alkalmazásának gyakorisága párbeszédpanel Mintakeresztszelvény alkalmazása lapján lévő Ívek mentén területen ellenőrizze, hogy a Növekménynél elem be legyen jelölve.
4. Az Ívnövekmény mezőbe írja be a 3.000 értéket. Kattintson az OK gombra.
5. Kattintson az OK gombra.
6. A Nyomterv tulajdonságoknál - Építse fel újra a párbeszédpanelt, majd kattintson a Nyomterv újraépítése parancsra.
   Megjegyzés: Ha a feladat párbeszédpanel nem jelenik meg, akkor a nyomterv még felépítés alatt van.

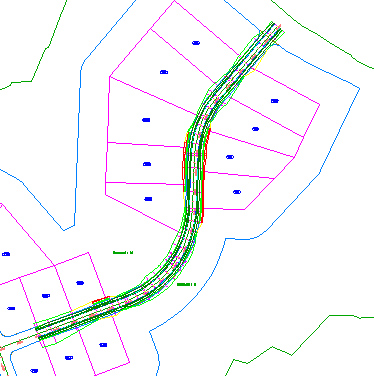

   A nyomtervmodell felépült és a következőképpen jelenik meg:



Az oktatóanyagot a következő, Átmeneti sávval rendelkező nyomterv létrehozása című témakörrel folytathatja.
