Per esportare un disegno senza riferimenti esterni come file IFC, attenersi alla procedura indicata di seguito. Il disegno da esportare deve essere attivo nell'area di disegno. Viene associato per default a (Ifc)Building.
Se per l'esportazione si desidera classificare alcuni oggetti con un tipo diverso, è necessario avere salvato precedentemente il disegno che contiene tali oggetti.
- Aprire il disegno che si desidera esportare come file IFC.
- Scegliere
EsportaIFC (Industry Foundation Class). In alternativa, alla riga di comando, immettere ifcexport.

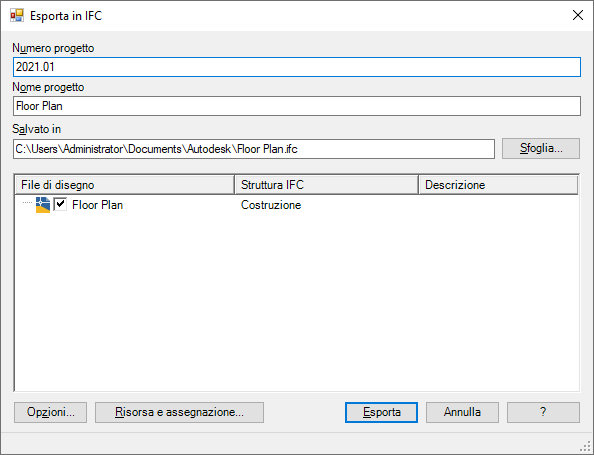

- Nella finestra di dialogo Esporta in IFC, specificare le proprietà seguenti:
- In Numero progetto immettere un numero di progetto per il disegno.
- In Nome progetto, se necessario, modificare il nome. Per default, viene visualizzato il nome del disegno esportato.
- Fare clic su Sfoglia per modificare la posizione di default in cui viene esportato il file IFC.
- Immettere una descrizione del file da esportare.
È possibile scegliere più file di disegno e cambiare tutte le etichette o le descrizioni contemporaneamente.
- Se necessario, fare clic su Opzioni per specificare le opzioni di esportazione.
- Se necessario, fare clic su Risorsa e assegnazione per creare istanze della risorsa IFC e definire le proprietà delle risorse.
- Fare clic su Esporta.
