Come utilizzare gli oggetti del conteggio

Conteggio delle istanze di un oggetto in un disegno

Fare clic con il pulsante destro del mouse su un oggetto o un blocco nell'area di disegno.
Scegliere Conteggio.

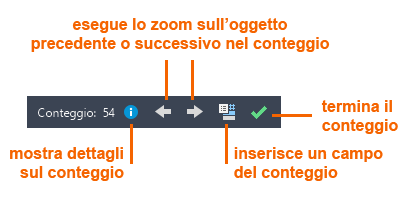

Tutte le istanze dell'oggetto specificato vengono evidenziate e il risultato del conteggio viene visualizzato sulla barra degli strumenti Conteggio. Questa barra degli strumenti fornisce diversi comandi e opzioni per esaminare e gestire gli oggetti nel conteggio.

Conteggio di blocchi mediante la tavolozza Conteggio

Fare clic su scheda Vistagruppo TavolozzeConteggio. Trova
La tavolozza Conteggio visualizza tutti i blocchi nel disegno con il conteggio corrispondente.
Nella tavolozza Conteggio, selezionare un blocco. I blocchi conteggiati vengono evidenziati nell'area di disegno.

Filtraggio del conteggio in base alle proprietà del blocco

Nella tavolozza Conteggio, fare clic con il pulsante destro del mouse su un blocco.
Nell'elenco Espandi per scegliere uno o più filtri delle proprietà.
I filtri disponibili includono le proprietà generali dei blocchi conteggiati, quali layer, scala e stato speculare. Vengono visualizzati filtri aggiuntivi per i parametri e gli attributi definiti dall'utente dei blocchi conteggiati.

Visualizzazione dei dettagli sul conteggio

Effettuare una delle seguenti operazioni:

Nella tavolozza Conteggio, fare clic con il pulsante destro del mouse su un blocco e scegliere Rivedi dettagli conteggio.
Sulla barra degli strumenti Conteggio, fare clic sull'icona dei dettagli sul conteggio.

Nella tavolozza Conteggio vengono visualizzati i dettagli sul conteggio dell'oggetto o del blocco selezionato e il rapporto errori, se presente.

Creazione di una tabella del conteggio

Nella tavolozza Conteggio, fare clic sull'opzione per la generazione di una tabella.
Selezionare i blocchi conteggiati che si desidera aggiungere nella tabella. È inoltre possibile aggiungere alla tabella i blocchi conteggiati con i filtri delle proprietà.
Fare clic su Inserisci.
Fare clic e posizionare la tabella del conteggio nel disegno corrente.
(Facoltativo) Fare clic su qualsiasi linea della griglia nella tabella per selezionarla e modificarne la dimensione di righe e colonne.

Nota: Utilizzare RIGEN per aggiornare il campo del conteggio.

Inserimento di un campo Conteggio

Fare clic con il pulsante destro del mouse su un oggetto nell'area di disegno.
Scegliere Conteggio.
Sulla barra degli strumenti Conteggio, fare clic su Inserisci campo conteggio.
Fare clic e posizionare il campo nel disegno corrente.

Il campo visualizza il conteggio corrente del blocco selezionato.
