Visualizza una tavolozza da cui è possibile visualizzare e gestire i blocchi conteggiati.
ELENCOCONTEGGIO (comando) Trova

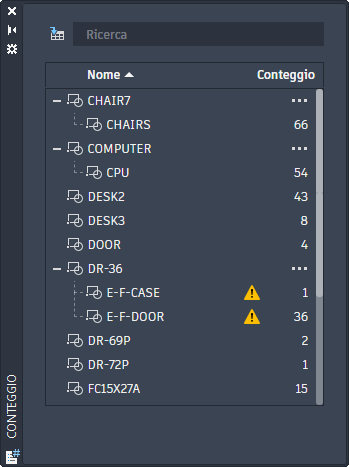

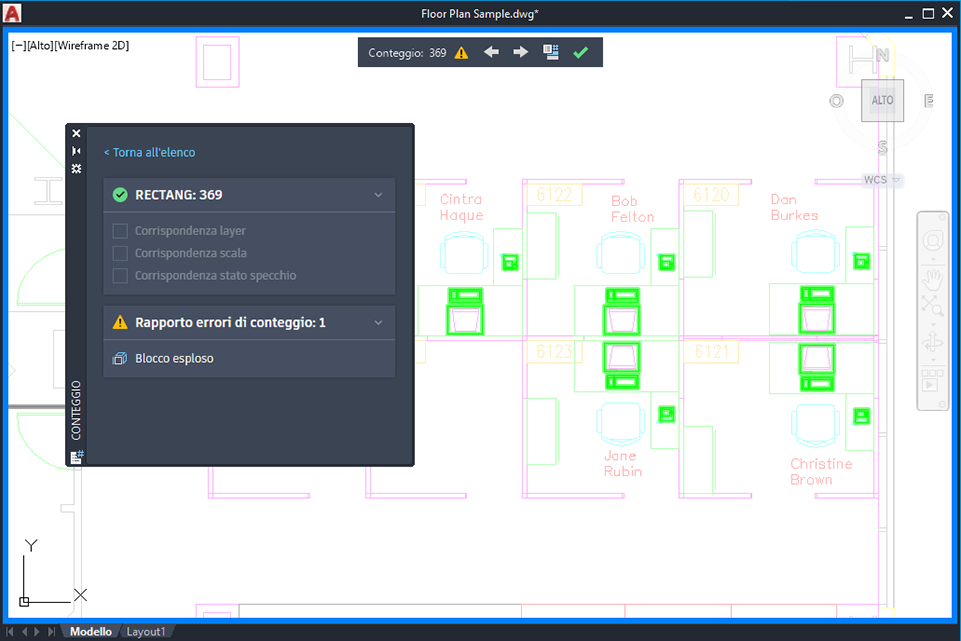

La tavolozza Conteggio visualizza i nomi dei blocchi e il conteggio corrispondente di ogni blocco. In un conteggio attivo, nella tavolozza Conteggio vengono visualizzati i dettagli del conteggio, incluso l'eventuale rapporto sugli errori. Il rapporto elenca gli errori di conteggio, ad esempio oggetti sovrapposti, esplosi o rinominati.
Gli oggetti dei riferimenti esterni o dello spazio carta vengono esclusi dal conteggio. Il conteggio di oggetti di una parte di un disegno, ad esempio una selezione o un'area in una finestra specificata, non è supportato. Anche i seguenti oggetti non sono supportati e sono esclusi dal conteggio:
- Testo
- Tratteggi
- Oggetti 3D quali solidi e mesh
- Immagini
- Oggetti OLE
- Luci e apparecchi fotografici
- Sottoposti non DWG
- Dati geografici
- Modelli di coordinamento
- Nuvole di punti
- Definizioni di attributi
- Riferimenti esterni
- Linee di costruzione (xlinee)
- raggi
Nota: Nella tavolozza Conteggio vengono visualizzati solo i blocchi visibili nello spazio modello.
Elenco di opzioni
- Generazione di una tabella
- Inserisce una tabella contenente i nomi dei blocchi e il conteggio corrispondente di ciascun blocco nel disegno.
- Trova
- Filtra i blocchi disponibili non appena si immettono le prime lettere del nome o le relative parole chiave.
- Elenco di blocchi
- Visualizza i nomi dei blocchi e il conteggio corrispondente di ciascun blocco trovato nel disegno. Quando nel disegno vengono inserite più copie di un blocco e queste copie hanno proprietà diverse, è possibile filtrare il conteggio in base alle proprietà generali del blocco, quali layer, scala e stato speculare. Vengono visualizzati filtri aggiuntivi per i parametri e gli attributi definiti dall'utente dei blocchi conteggiati.
