I dati del radiatore nei file BDH sono ricavati da produttori di radiatori, applicazioni per il calcolo del carico del riscaldamento (ad esempio SOLAR COMPUTER Desktop) e software di design per il settore dei radiatori D A CH. I dati del radiatore includono lunghezza, larghezza, altezza, nome dell'azienda e nome della parte. Dopo aver importato un file BDH (.dat), è possibile creare definizioni radiatore nel catalogo MvParts (Global).apc in AutoCAD MEP 2022 toolset. Le parti multivista possono quindi essere utilizzate per modellare forma e dimensioni di parti effettivamente utilizzate nel settore, ad esempio radiatori. In AutoCAD MEP 2022 toolset le parti multivista, ad esempio i radiatori, sono organizzate in base al tipo e i dati corrispondenti vengono memorizzati in cataloghi parti. L'aspetto grafico del radiatore è determinato da un modello di radiatore di default. Il modello si trova in \ProgramData\Autodesk\MEP <versione>\ita\MEPContent\Global\MvParts\Plumbing\Radiators\Radiator Template_gbm.xml. È possibile modificare il modello per cambiare l'aspetto del radiatore. Vedere Archiviazione delle parti catalogo e relativo utilizzo come riferimenti.
Per creare parti del radiatore personalizzate
- Fare clic su

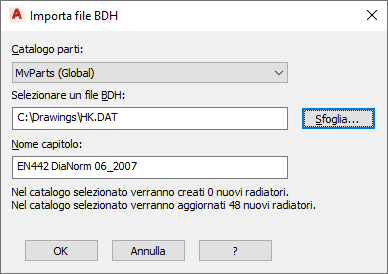

ApriContenuto radiatore BDH. - Nella finestra di dialogo Importa file BDH, area Catalogo parti, selezionare il catalogo di parti multivista in cui inserire le parti.
- In Selezionare un file BDH, individuare il file BDH (.dat) e selezionarlo.
Il nome del capitolo viene aggiornato con il nome del produttore contenuto in tale file e il numero specificato di parti create o aggiornate.
- Fare clic su OK.
Le parti vengono aggiornate nella sottocartella specificata della cartella Impianto idraulico
Radiatori del catalogo delle parti multivista. In AutoCAD MEP 2022 toolset le parti sono organizzate a seconda dei nomi dei sottocapitoli specificati nel file BDH, in base a cui vengono anche aggiornati i radiatori esistenti.
