È possibile utilizzare i grip Ruota a forma di freccia (
) per ruotare raccordi passerella e tubo protettivo di 180 o 90 gradi nella direzione indicata dal grip.

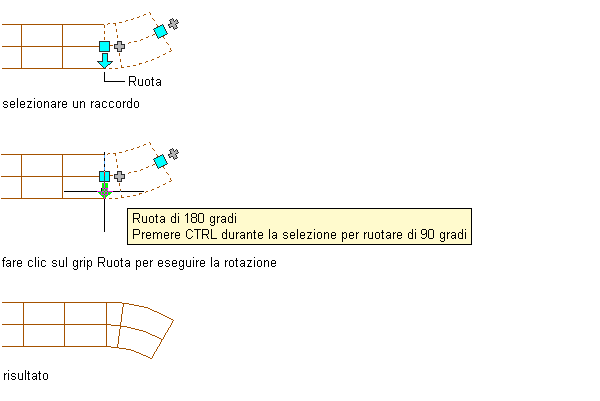

Rotazione di un raccordo passerella di 180 gradi in vista piana
Nelle viste assonometriche è inoltre possibile utilizzare grip Ruota a forma di rombo (
) per ruotare i raccordi tubo protettivo dell'angolo desiderato attorno alla linea d'asse.

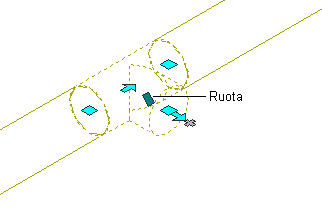

Raccordo tubo protettivo a T in vista assonometrica
In AutoCAD MEP 2022 toolset sui raccordi passerella e tubo protettivo provvisti di connettori sulle estremità opposte vengono visualizzati i grip Ruota. Tuttavia, quando risulta necessario mantenere la connettività dei tratti, le opzioni di rotazione vengono limitate o i grip vengono nascosti. Ad esempio, nella seguente illustrazione è possibile ruotare il raccordo tubo protettivo non connesso visualizzato a sinistra in vari modi, ma non è possibile ruotare il raccordo tubo protettivo visualizzato a destra, perché è connesso a segmenti di tubo protettivo.

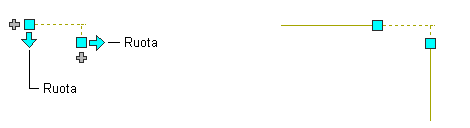

Un raccordo tubo protettivo con grip Ruota e un altro raccordo senza grip
Quando si ruota un raccordo connesso ad altri oggetti, gli altri oggetti vengono modificati al fine di mantenere la connettività. Ad esempio, a seguito dell'inversione di un raccordo, è possibile che vengano apportate modifiche alla lunghezza dei segmenti connessi. Se non è possibile regolare gli oggetti mantenendo la connessione, questa viene interrotta.
Per ruotare un raccordo passerella o tubo protettivo
- Selezionare il raccordo.
- Ruotare il raccordo:
Per... Procedere nel modo seguente... Ruotare il raccordo di 180 gradi (invertirlo) Fare clic sul grip Ruota ( ). Ruotare il raccordo di 90 gradi Tenere premuto CTRL e fare clic sul grip Ruota ( ). Ruotare il raccordo di un angolo specifico Fare clic sul grip Ruota ( ), quindi procedere in uno dei modi seguenti: - Immettere il nuovo angolo assoluto nel campo di input quota attivo.
- Trascinare il cursore per ridurre o incrementare l'angolo, premere TAB per attivare il campo di input quota per la specifica della variazione di angolo, quindi immettere il valore.
- Trascinare il grip nella nuova posizione.
- Immettere un valore nel campo Rotazione della sezione Posizione del riquadro proprietà per il raccordo.
- Immettere il valore nella riga di comando.
