L'esempio seguente si basa su un case study condotto utilizzando l'attrezzatura per la raccolta dei dati dei rilievi Trimble e Leica. È stato eseguito il rilievo di una piccola area delimitata per dimostrare che i dati dei rilievi non elaborati provenienti dai provider di attrezzature possono essere convertiti e importati in Autodesk Civil 3D. Queste e altre società supportano direttamente Autodesk Civil 3D e dimostrano i vantaggi forniti dall'uso del formato dati del file del libretto di campagna in Autodesk Civil 3D.
In questa sezione vengono fornite informazioni utili per la preparazione dell'importazione dei dati dei rilievi in Autodesk Civil 3D. Per ulteriori informazioni sul processo di rilievo completo (field-to-finish), vedere Processo di rilievo completo (field-to-finish). La procedura di base consigliata è la seguente:
- Creare un elenco della serie di codici in ogni controller per raccogliere dati in modo coerente. Utilizzare un solo standard di codifica, quali i codici qui illustrati utilizzati per codificare i dati di campionamento raccolti sul campo.
Entity (Entità) Code (Codice) Station (Progressiva) STN Football pitch (Campo di calcio) FP Bank Bottom (Fondo dell'argine) BB Building (Edificio) BG Drop Kerb (Dislivello marciapiede) DK Electricity Pole (Polo elettricità) EP Fence (Staccionata) FE Gate (Porta) G Gulley (Fossato) GU Hedge (Siepe) HE Inspection Cover (Ricoprimento di ispezione) IC (CI) Kerb (Marciapiede) K Lamp Post (Lampione) LP Manhole (Pozzetto di ispezione) MH Manhole-Rectangular (Pozzetto di ispezione a sezione rettangolare) MHRECT Marker (Contrassegno) MK Overhead Wire (Filo aereo) OHW Post (Montante) PO Spot Level (Livello punti) SL (LS) Steps (Passaggi) STEP (PASSAGGIO) Tank (Serbatoio) TA Text (Testo) TXT Tree (Struttura) TE - Durante la raccolta dei dati dei rilievi sul campo, utilizzare la convenzione di codifica stabilita in precedenza nella Serie codici disegno al tratto di Autodesk Civil 3D. Ad esempio, è consigliabile che il codice comando del disegno al tratto venga dopo il nome dell'oggetto, ad esempio "OHW B", dove OHW è il nome della figura e B è il codice dell'inizio definito nella Serie codici disegno al tratto che verrà utilizzato quando i dati verranno importati in Autodesk Civil 3D.
Se lo strumento di raccolta dati non supporta l'utilizzo della Serie codici disegno al tratto, per indicare l'inizio di una linea di figura viene utilizzata una convenzione quale il comando figura BEG; tale può essere il caso degli strumenti di conversione raccolta dati che non supportano le nuove funzionalità field-to-finish di Autodesk Civil 3D.
L'inserimento di un comando della figura nella descrizione del punto durante la fase di raccolta dei dati dei rilievi di un progetto consente di automatizzare il processo di creazione del disegno al tratto quando i dati vengono successivamente importati in Autodesk Civil 3D.
- Utilizzare la finestra di dialogo Serie codici disegno al tratto, come mostrato nella figura 1, per specificare i metodi di codifica e modificare i codici speciali, i codici dei segmenti di linea e i codici dei segmenti di curva.

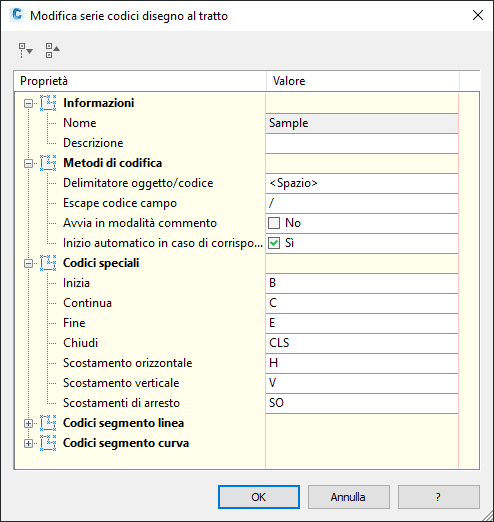

Figura 1: specifica dei metodi di codifica per garantire la coerenza
Nota:È consigliabile utilizzare un valore <spazio> come valore della proprietà del delimitatore oggetto/codice.
- Utilizzare l'editor degli identificatori descrizione, come mostrato nella figura 2, per creare una serie di identificatori descrizione appropriata per associare questi codici agli stili punto, alle descrizioni delle etichette e alle quote altimetriche.

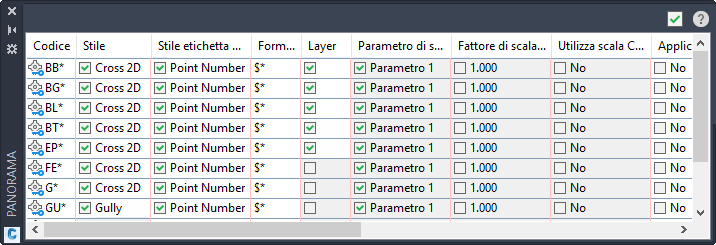

Figura 2: creazione dell'editor degli identificatori descrizione
- Utilizzare Gestione database prefissi figura, come mostrato nella figura 3, per creare una libreria dei prefissi figura e gli stili figura con i quali ricevere i codici disegno al tratto e creare il disegno al tratto con uno stile idoneo.
Nota:
Specificare un'area delimitata soltanto se viene impostata la proprietà Linea lotto.

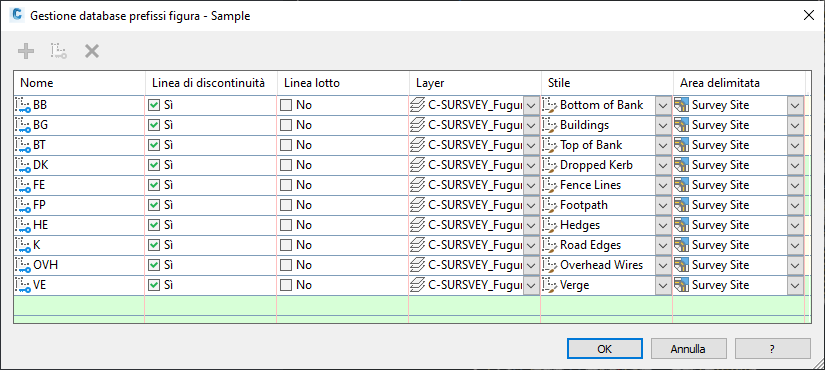

Figura 3: specifica della modalità di rappresentazione del disegno al tratto importato
È possibile specificare se il disegno al tratto viene rappresentato come linee di discontinuità o linee lotto, nonché il livello, lo stile e l'area delimitata assegnati.

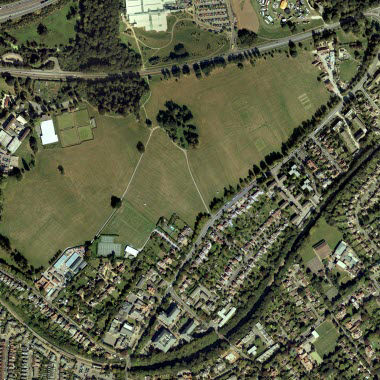

Figura 4: foto aerea del campo di rilievo dell'area delimitata
Nei due passaggi seguenti di questo flusso di lavoro vengono illustrati i risultati dell'importazione e dell'utilizzo dei dati dei rilievi campione. L'esempio in questo flusso di lavoro è costituito dal campo mostrato nella figura 4.
- Importazione dei dati dei rilievi. I risultati dopo l'importazione dei dati dei rilievi in Autodesk Civil 3D vengono mostrati nella figura 5.

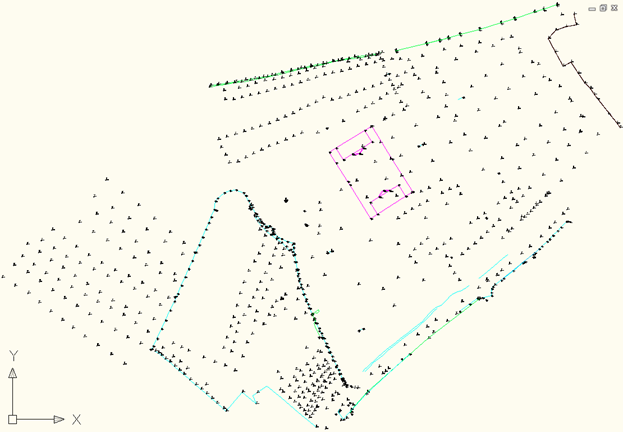

Figura 5: dati dei rilievi importati
- Creare una superficie dalle linee di discontinuità e dai gruppi di punti. Specificare quindi uno stile delle curve di livello come mostrato nella figura 6.

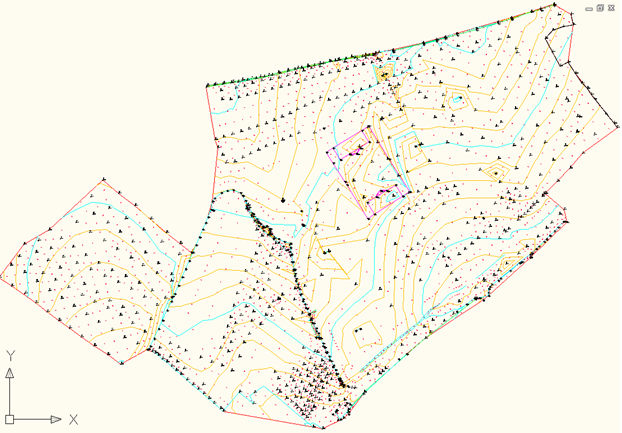

Figura 6: superficie creata dalle linee di discontinuità e dai gruppi di punti con lo stile delle curve di livello specificato
In questo modo viene completato il flusso di lavoro di rilievo field-to-finish.
Importazione dei dati dei rilievi
L'attrezzatura della raccolta Rilievo descritta in questa sezione è compatibile con Autodesk Civil 3D.
Utilizzare il seguente software per convertire i dati dei rilievi:
Trimble
Utilizzare il componente aggiuntivo Trimble Link in Autodesk Civil 3D (disponibile in https://www.trimble.com), per connettersi direttamente al controller dell'attrezzatura e/o al percorso dove viene archiviato il file non elaborato .job.
Quando vengono archiviati i dati, il collegamento consente di verificare qualsiasi valore di punto alfanumerico e di modificarlo di conseguenza, in quanto questi numeri non vengono gestiti.
Leica
Il software Leica X-Change (www.leica-geosystems.com) utilizza il database DBX come formato dei dati dei rilievi non elaborati. Il componente aggiuntivo X-Change di Autodesk Civil 3D consente di convertire il formato non elaborato in un file del libretto di campagna che può essere importato in Autodesk Civil 3D.
