È possibile aggiungere dati delle curve di livello alla superficie composta dai dati dei rilievi.
Nel seguente flusso di lavoro viene illustrata l'opzione per aggiungere i dati delle curve di livello LIDAR alla superficie creata con i dati del rilievo campione. Si tratta di passaggi facoltativi e potrebbero non essere necessari o applicabili alla soluzione di progettazione.
L'esempio in questo flusso di lavoro è costituito dal campo mostrato nella figura 4. È inoltre possibile applicare alla superficie creata con i punti di rilievo un'immagine di copertura, quale la foto aerea di un campo che è stato oggetto di un rilievo.
- Per riempire la superficie, è possibile utilizzare i dati delle curve di livello LIDAR che devono essere impostate come un dataset di maglie 5m, come illustrato nella figura 7.

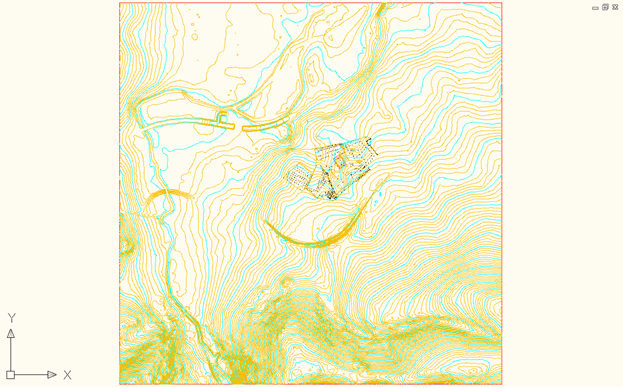

Figura 7: dati LIDAR utilizzati per riempire la superficie
- Creare una nuova superficie e incollare la maglia 5m e la superficie di un rilievo come mostrato nella figura 8.

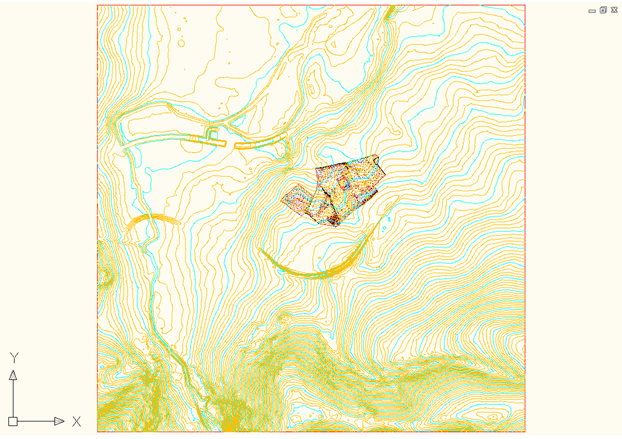

Figura 8: risultato dell'incollatura della superficie oggetto di un rilievo
- Utilizzare la funzione di importazione di dati GIS per importare la foto aerea del campo oggetto del rilievo, che include un file World, per il posizionamento in base allo stesso sistema di coordinate utilizzato. Il risultato viene mostrato nella figura 9.

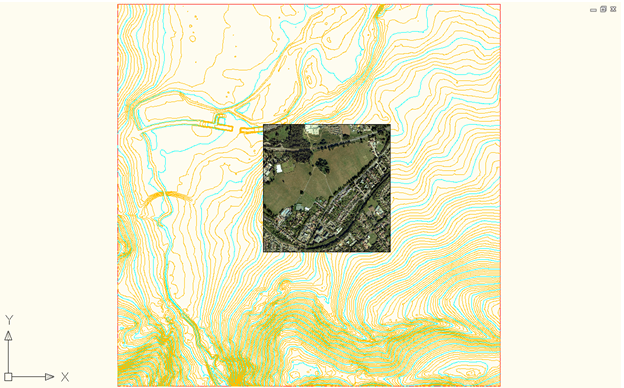

Figura 9: Importazione della foto aerea
- Creare un contorno intorno alla foto aerea e aggiungerlo come contorno alla superficie composta.
Utilizzare quindi il comando Immagine di copertura per applicare una foto aerea alla superficie composta.

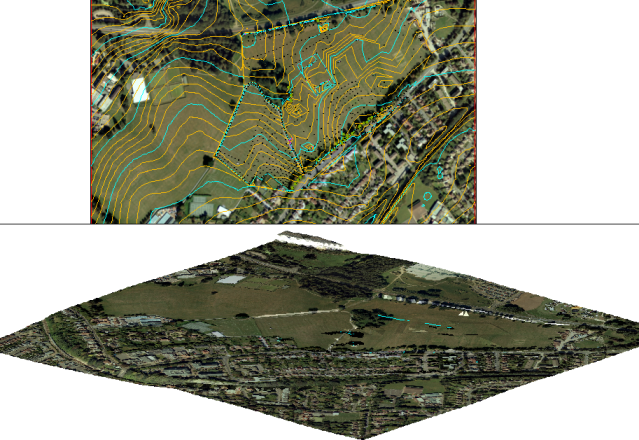

Figura 10: foto aerea aggiunta come contorno e applicata come immagine di copertura alla superficie composta
