Esercizio 4: Aggiunta di un contorno esterno ad una superficie

In questo esercizio verrà creato un contorno superficie esterno da una polilinea.

Questo esercizio è la prosecuzione dell'Esercizio 3: Aggiunta di linee di discontinuità ad una superficie.

Creazione di un contorno esterno da una polilinea

Nota:

In questo esercizio viene utilizzato il file Surface-1B.dwg con le modifiche apportate nell'esercizio precedente.

1. Fare clic sulla scheda Iniziogruppo Layerelenco a discesa Layer. Accanto al layer _EG-BNDY, fare clic su . Fare clic sulla Carta per uscire dall'elenco Controllo layer.

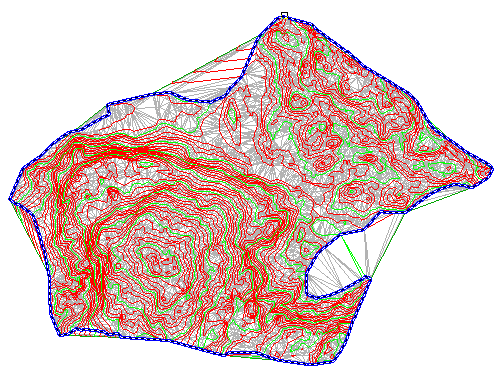

   Viene visualizzata una polilinea blu che rappresenta le estensioni dell'area delimitata. Questa polilinea è stata importata con le curve di livello della superficie originali.

2. Nella scheda Prospetto dell'Area strumenti, espandere le raccolte SuperficiEGDefinizione. Fare clic con il pulsante destro del mouse su Contorni. Fare clic su Aggiungi.
3. Nella finestra di dialogo Aggiungi contorni, specificare i parametri seguenti:
   • Nome: EG - Outer
   • Tipo: Esterno
   • Linea di discontinuità non distruttiva: Deselezionato
   • Distanza ordinata mediana: 1.000
4. Fare clic su OK.
5. Selezionare la polilinea blu.

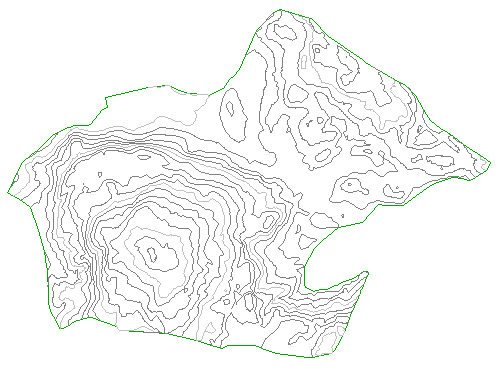

   Il contorno viene aggiunto alla definizione della superficie e la visualizzazione della superficie nella Carta viene ritagliata in funzione dell'area definita dal nuovo contorno esterno.

Nascondere la polilinea e modificare lo stile della superficie

1. Fare clic sulla scheda Iniziogruppo Layerelenco a discesa Layer. Accanto al layer _EG-BNDY, fare clic su .
2. Selezionare la superficie. Fare clic con il pulsante destro del mouse. Fare clic su Proprietà superficie.
3. Nella finestra di dialogo Proprietà superficie, nella scheda Informazioni, in Stile superficie, selezionare Contours 5' and 25' (Background). Fare clic su OK.

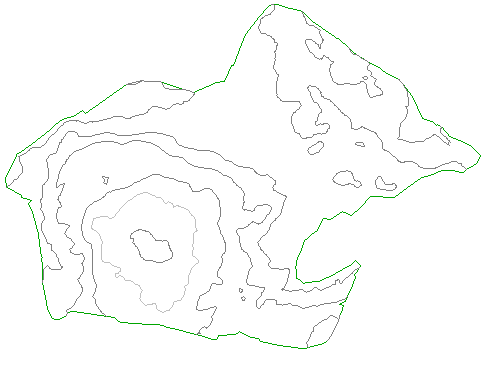

   Nello stile della superficie selezionato, le curve di livello vengono visualizzate tratteggiate ad intervalli ampi. Questa visualizzazione consente di mantenere visibili gli oggetti superficie principali mentre ci si concentra su altri aspetti del progetto dell'area delimitata.



Per continuare con l'esercitazione successiva, passare a Utilizzo delle superfici di grandi dimensioni.
