Esercizio 2: Aggiunta di dati punto ad una superficie

In questo esercizio si procederà all'importazione di dati punto da un file di testo nella Carta corrente.

Questo esercizio è la prosecuzione dell'Esercizio 1: Creazione di una nuova superficie TIN.

Importare dati punto nella Carta corrente

1. Aprire la Carta Surface-1A.dwg, disponibile nella cartella delle Carte di esercitazione.

   Questa Carta contiene una definizione di superficie vuota denominata EG.

2. Fare clic sulla scheda Modifica gruppo Dati di profili terreno Superficie Trova.
3. Fare clic sulla scheda Superficie gruppo Modifica Aggiungi datiFile di punti Trova.
4. Nella sezione File selezionati, fare clic su .
5. Nella finestra di dialogo Seleziona file di origine, individuare la cartella dell'esercitazione. Selezionare Surface-1A-PENZD (delimitato da spazi).txt. Fare clic su Apri.
6. Nella finestra di dialogo Aggiungi file di punti, sotto Specificare il formato dei file di punti, selezionare PENZD (delimitato da spazi).
7. Nella finestra di dialogo Aggiungi file di punti, fare clic su OK.
8. Alla riga di comando, immettere ZE.

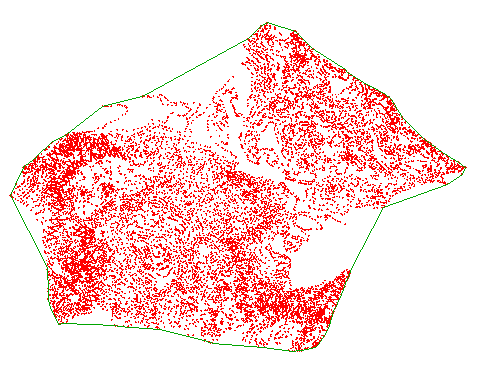

   La superficie, che contiene i dati punto importati, viene visualizzata nella Carta.



Per continuare l'esercitazione, andare all'Esercizio 3: Aggiunta di linee di discontinuità ad una superficie.
