In una rete in pressione, è possibile interrompere una condotta in un ramo oppure unire due rami.
Interruzione di una condotta in una rete di condotte, che risulta in due rami separati
- Selezionare un ramo nella rete in pressione. Viene aperta la scheda Layout planimetria rete in pressione.
- Nella scheda Layout planimetria rete in pressione, fare clic sul gruppo Modifica
Interrompi ramo Trova.
- Selezionare il punto di interruzione del ramo.

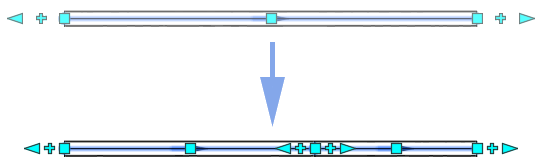

La condotta viene divisa in due rami separati nella stessa rete in pressione.
- Utilizzare i grip del ramo per regolare ulteriormente la Carta.
Unione di due rami in un singolo ramo indipendente
- Selezionare un ramo nella rete in pressione. Viene aperta la scheda Layout planimetria rete in pressione.
- Nella scheda Layout planimetria rete in pressione, fare clic sul gruppo Modifica Unisci rami Trova.
- Selezionare il primo ramo.
- Selezionare il secondo ramo da unire al primo ramo.
Il ramo viene unito e viene posizionato un raccordo.
- Utilizzare i grip del ramo per regolare ulteriormente la Carta.
Per eseguire l'unione, è necessario che i grip di deflessione del punto finale delle condotte connesse siano collegati tra loro.
