Utilizzare la scheda Contenuto per definire il tipo di deviatoi da creare per l'attraversamento e altri parametri.
Catalogo contenuti
- Consente di specificare il catalogo da utilizzare per la creazione dei deviatoi nell'attraversamento. Selezionare un'opzione dall'elenco a discesa o fare clic su
per visualizzare la finestra di dialogo Catalogo deviatoi in cui è possibile caricare un altro catalogo. Questi file sono memorizzati per default in C:\ProgramData\Autodesk\C3D 2022\enu\Data\Railway Design Standards\Turnout\.
Se si sta creando l'attraversamento da un deviatoio esistente, questa sezione è disattivata e non disponibile.
Contenuto deviatoio sul tracciato principale
Consente di specificare il contenuto del deviatoio per il primo tracciato selezionato. Se si sta creando l'attraversamento da un deviatoio esistente, questa sezione è disattivata e non disponibile.
- Tipo di deviatoio
- Consente di specificare il tipo di deviatoio:
- Semplice
- Equilatero
- Trasversale
- Semplice
- Filtro (tangente angolo)
- Consente di specificare l'angolo del deviatoio. Angoli più piccoli creano deviatoi più graduali.
- Modello
- Consente di specificare il modello del deviatoio. I modelli disponibili con l'angolo specificato nel file catalogo deviatoi vengono visualizzati nell'elenco a discesa.
- Direzione/Lato
- Consente di specificare la direzione, in avanti o all'indietro, in base alla quotatura progressive del tracciato. È possibile regolare la direzione e il lato utilizzando un grip dopo la creazione del deviatoio. Per ulteriori informazioni, vedere Come modificare tramite grip i deviatoi ferroviari.
- Punto di inserimento
- Consente di specificare il punto di inserimento del deviatoio:
- Giunto ferroviario grezzo
- Punto di scambio
- Vertice planimetrico
- Base centro deviatoio su parte principale
- Base centro deviatoio su parte deviata

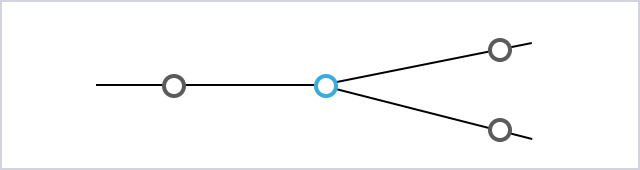

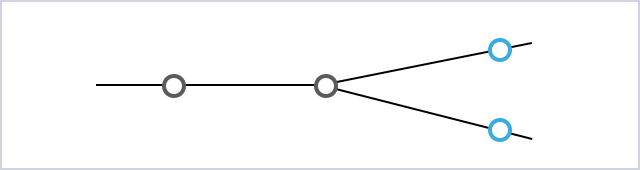

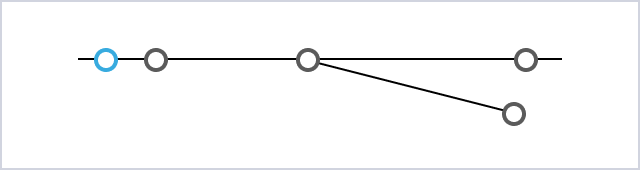

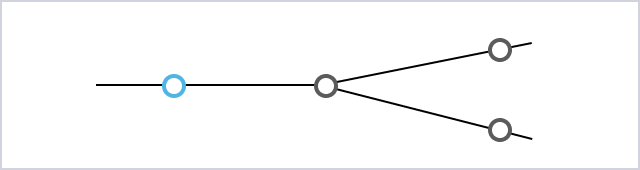

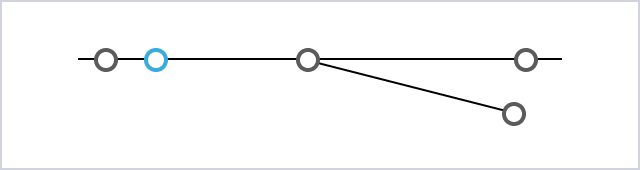

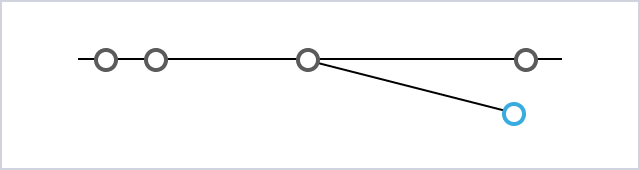

Tipo di deviatoio Giunto ferroviario grezzo Punto di scambio Vertice planimetrico Base centro deviatoio su parte principale Base centro deviatoio su parte deviata Semplice
Equilatero

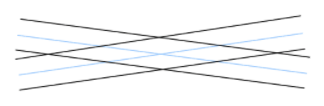

Trasversale
Contenuto deviatoio sul secondo tracciato
- Tipo di deviatoio
- Consente di specificare il tipo di deviatoio:
- Semplice
- Equilatero
- Trasversale
- Angolo
- Consente di specificare l'angolo del deviatoio. Angoli più piccoli creano deviatoi più graduali.
- Modello
- Consente di specificare il modello del deviatoio. I modelli disponibili con l'angolo specificato nel file catalogo deviatoi vengono visualizzati nell'elenco a discesa.
