Informazioni sulla raccolta Linee caratteristiche (scheda Prospetto)

Utilizzare la raccolta Linee caratteristiche della scheda Prospetto per gestire i layer e gli stili delle linee caratteristiche. È possibile anche visualizzare informazioni come la lunghezza, la quota altimetrica e la pendenza percentuale.

Le linee caratteristiche possono esistere al di fuori di un'area delimitata o all'interno di un'area delimitata.

Suggerimento: È possibile definire una pendenza da una linea caratteristica solo se si trova in un'area delimitata. Se una linea caratteristica è impostata su<nessuno>, non può essere utilizzata per la linea base di una scarpata.

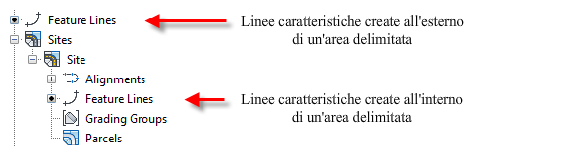

Le linee caratteristiche al di fuori di un'area delimitata sono visualizzate in una raccolta Linee caratteristiche di livello superiore nella scheda Prospetto. Le linee caratteristiche all'interno di un'area delimitata sono visualizzate all'interno della raccolta Area delimita nella scheda Prospetto.

Un glifo punteggiato di colore nero indica la presenza di una linea caratteristica nella raccolta.

Selezionare la raccolta Linee caratteristiche per visualizzare un elenco di tutte le linee caratteristiche nella vista elenco Prospetto. Le icone nella vista elenco indicano lo stato della linea caratteristica. indica una linea caratteristica senza collegamenti dinamici. indica una linea caratteristica con un collegamento di tracciato dinamico. indica una linea caratteristica con un collegamento di modellatore dinamico.

Nell'angolo inferiore di tali icone viene visualizzato un quadratino verde se la linea caratteristica corrispondente è in uso come linea di discontinuità della superficie . Per individuare il nome delle superfici, è possibile elencare o visualizzare le proprietà delle singole linee. Per ulteriori informazioni, vedere Come aggiungere una linea caratteristica ad una superficie come linea di discontinuità.

È possibile modificare il valore stile o layer di una linea caratteristica facendo clic sulla cella nella vista elenco per aprire una finestra di dialogo dello stile o del layer. Per modificare più valori, fare clic con il pulsante sinistro del mouse tenendo premuto CTRL per selezionare più righe. Quindi, fare clic con il pulsante destro del mouse sull'intestazione della colonna e scegliere Modifica per aprire una finestra di dialogo Selezione stile o Selezione layer. Per ulteriori informazioni sulla vista elenco di Autodesk Civil 3D, vedere Informazioni sulla vista elementi dell'Area strumenti.
