È possibile modificare la rete in pressione aggiungendo curve in corrispondenza dei vertici planimetrici dei rami.
Aggiungere una curva e un vertice planimetrico ad una condotta in un ramo selezionato
- Selezionare un ramo nella rete in pressione. Viene aperta la scheda Layout planimetria rete in pressione.
- Nella scheda Layout planimetria rete in pressione, fare clic sul gruppo Layout
Aggiungi curva/vertice planimetrico
.
- Selezionare un punto nella Carta per la curva. Se il punto è posizionato all'esterno del ramo, questo verrà regolato in modo da incontrare la nuova curva.
Viene posizionato un vertice planimetrico con un raccordo di curva.
- Utilizzare i grip del ramo per regolare ulteriormente il ramo.
Rimuovere i vertici planimetrici ridondanti o superflui da un ramo
- Selezionare un ramo nella rete in pressione. Viene aperta la scheda Layout planimetria rete in pressione.
- Nella scheda Layout planimetria rete in pressione, fare clic sul gruppo Layout Rimuovi curva/vertice planimetrico
.
- Selezionare un ramo.
- Fare clic accanto al vertice planimetrico che si desidera rimuovere.

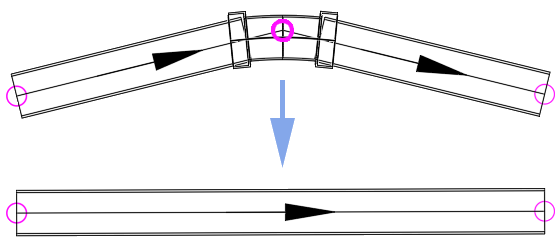

Il vertice planimetrico viene rimosso e la geometria del ramo viene regolata per compensare il nuovo percorso del ramo.
- Utilizzare i grip del ramo per regolare ulteriormente il ramo.
