Le viste sezioni vengono create con i buffer di disegno. Quando si aggiungono elementi di disegno o annotazione AutoCAD o etichette nota Autodesk Civil 3D all'interno o che intersecano i buffer di disegno, sono associati alle viste di sezione e spostati insieme a queste ultime.

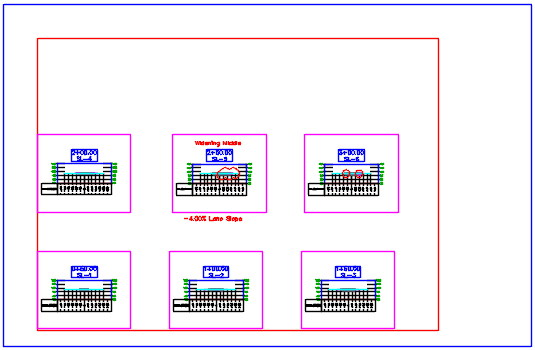

Nella seguente illustrazione, i buffer di disegno intorno alla vista sezioni sono visualizzati in color magenta. Gli elementi di disegno aggiunti al foglio sono visualizzati in rosso.

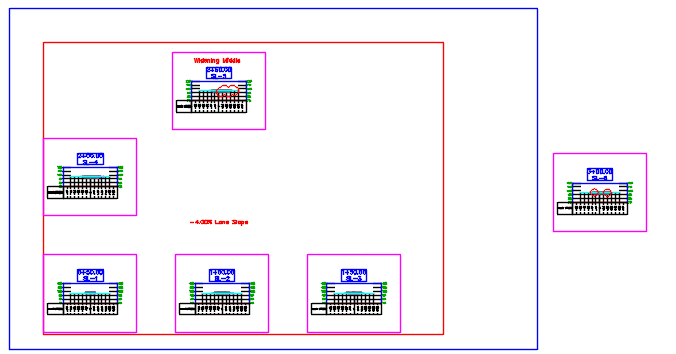

Quando le viste sezioni per le progressive 2+50 e 3+00 vengono spostate in alto o al di fuori del foglio, gli elementi di disegno che si trovano all'interno dei buffer di disegno vengono spostati insieme alle viste sezioni. Il testo che riporta la pendenza della corsia non viene spostato in quanto si trova al di fuori dell'area di buffer.
|
Guardare il video: Unione di elementi di disegno a viste di sezione e spostamento di viste di sezione in un gruppo di viste di sezione
Unire elementi di disegno a viste di sezione e spostare viste di sezione singole in un gruppo di viste di sezione. |
00:02:54
Con audio
Unione di elementi di disegno ad una vista di sezione
Gli elementi di disegno vengono associati ad una vista di sezione quando sono aggiunti o modificati all'interno o intersecano il buffer di disegno.
- Qualsiasi elemento di disegno nuovo o esistente aggiunto o spostato all'interno o intersecante un buffer di disegno viene associato alla vista di sezione.
- Se viene creato un buffer di disegno maggiore per includere o intersecare elementi di disegno esistenti, tali elementi di disegno si legano alla vista di sezione dopo la modifica.
- Se viene creato un buffer di disegno inferiore, gli elementi di disegno precedentemente all'interno o intersecanti il buffer di disegno restano associati alla vista di sezione fino alla modifica.
Grip di buffer disegno
È possibile utilizzare i grip su un buffer disegno per aumentare o ridurre le dimensioni. Nell'illustrazione che segue vengono mostrati i grip e il valore del margine del buffer di disegno destro (50.0000) quando si posiziona il cursore sul relativo grip. È possibile selezionare il grip e trascinarlo per ridimensionare il buffer di disegno, oppure è possibile immettere un nuovo valore alla riga di comando.
Impostazioni e stili correlati ai buffer di disegno
Gli stili e le impostazioni che influenzano i buffer di disegno sono i seguenti:
- Impostazioni dei comandi CreateSectionView e CreateMultipleSectionView: utilizzare le impostazioni Buffer disegno per controllare i margini iniziali dei buffer di disegno quando vengono create le viste di sezione. Per ulteriori informazioni, vedere Finestra di dialogo Modifica impostazioni oggetti - Vista sezioni.
Nota: Dopo aver creato una vista sezioni con un buffer di disegno, è possibile modificare tramite grip il buffer di disegno per cambiarne le dimensioni.
- Scheda Serie della finestra di dialogo Stile stampa gruppo: utilizzare l'impostazione Aggiungi dimensione buffer disegno allo spazio tra le viste per controllare se la spaziatura di righe e colonne viene applicata tra i bordi dei buffer di disegno oppure tra i bordi delle viste sezioni. Per ulteriori informazioni, vedere Scheda Serie (finestra di dialogo Stile stampa gruppo).
- Scheda Visualizzazione della finestra di dialogo Stile vista sezioni: utilizzare l'impostazione Contorno buffer disegno per controllare l'aspetto del buffer di disegno.
Cosa succede quando si modifica la direzione delle viste sezioni o si eliminano le viste sezioni
Modifica della direzione delle viste sezioni che dispongono di elementi di disegno
Se si modifica lo stile di una vista sezioni in modo che la direzione della vista cambi, il buffer di disegno viene modificato in modo da riflettere la nuova direzione, ma gli elementi di disegno che si trovano all'interno del buffer o lo attraversano non vengono spostati. Se questo provoca la visualizzazione degli elementi di disegno esistenti all'esterno del buffer, gli elementi di disegno continueranno ad essere legati al buffer a meno che non vengano spostati in una posizione diversa all'esterno del buffer di disegno. Per ulteriori informazioni sul funzionamento dell'unione, vedere "Unione di elementi di disegno ad una vista di sezione".
