Durante la creazione di una linea caratteristica, è possibile immettere manualmente una quota altimetrica o assegnare quote altimetriche da una superficie o da oggetti scarpata.
Come assegnare le quote altimetriche delle linee caratteristiche da una superficie
- Fare clic sulla
Trova.
- Nella finestra di dialogo Crea linee caratteristiche, selezionare la casella di controllo Assegna quote altimetriche, quindi fare clic su OK.

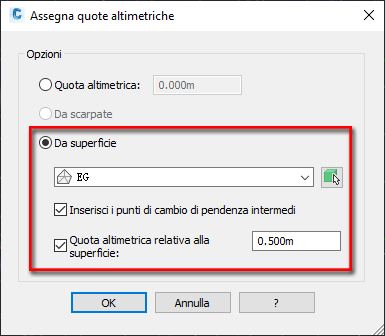

- Nella finestra di dialogo Assegna quote altimetriche, selezionare l'opzione Da superficie.
Nota: Se nella Carta non sono presenti superfici, l'opzione Da superficie non è disponibile.
- Selezionare una superficie dall'elenco o fare clic sull'icona della freccia per selezionarla nella Carta.
- Selezionare la casella di controllo Inserisci i punti di cambio di pendenza intermedi per inserire punti di cambio di pendenza intermedi laddove l'entità incrocia le linee TIN della superficie. In tali posizioni vengono creati ulteriori punti di quota altimetrica.
-
Se si desidera che la linea caratteristica resti relativa alla superficie, selezionare la casella di controllo Quota altimetrica relativa alla superficie e immettere, facoltativamente, un valore di scostamento positivo o negativo nella casella di modifica. Per ulteriori informazioni, vedere Informazioni sulle linee caratteristiche relative.
Come assegnare manualmente quote altimetriche a linee caratteristiche
- Fare clic sulla Trova.
- Nella finestra di dialogo Crea linee caratteristiche, selezionare la casella di controllo Assegna quote altimetriche, quindi fare clic su OK.
- Nella finestra di dialogo Assegna quote altimetriche, immettere una quota altimetrica nella casella di modifica, selezionare l'opzione Quota altimetrica, quindi fare clic su OK. Se l'oggetto corrisponde ad una polilinea 3D con quote altimetriche variabili, il primo punto viene impostato sulla quota specificata, gli altri punti vengono innalzati/abbassati dello stesso valore in modo da lasciare invariate le differenze di quota altimetrica tra di essi.
Come assegnare le quote altimetriche delle linee caratteristiche da una scarpata dell'area delimitata corrente
- Fare clic sulla Trova.
- Nella finestra di dialogo Crea linee caratteristiche, selezionare la casella di controllo Assegna quote altimetriche, quindi fare clic su OK.
-
Nella finestra di dialogo Assegna quote altimetriche, selezionare l'opzione Da scarpate. Questa opzione è simile all'opzione Da superficie, con la differenza che acquisisce le quote altimetriche direttamente dalle scarpate cui si sovrappone nell'area delimitata nella quale deve essere creata la linea caratteristica.
Nota: Se nella Carta non sono presenti superfici, l'opzione Da scarpate non è disponibile.
- Selezionare la casella di controllo Inserisci i punti di cambio di pendenza intermedi per inserire punti di cambio di pendenza intermedi laddove l'entità incrocia le linee TIN della superficie. I punti di quota altimetrica verranno creati in queste posizioni.
