Come creare tracciati di scostamento e profili associati

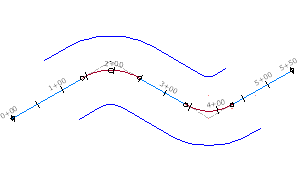

È possibile creare in un'unica operazione più tracciati di scostamento e profili associati su uno o entrambi i lati del tracciato principale. La distanza di scostamento viene specificata separatamente per il lato sinistro e destro.

I lati sinistro e destro vengono determinati da una posizione frontale rispetto alla fine del tracciato principale.

Se il tracciato principale viene modificato, i tracciati di scostamento mantengono la distanza di scostamento. L'unico attributo geometrico dei tracciati di scostamento da modificare direttamente è la distanza di scostamento.

1. Fare clic su scheda Iniziopannello Crea progettomenu a discesa TracciatoCrea tracciato di scostamento Trova.
2. Nella finestra di dialogo Crea tracciati scostamento, selezionare gli attributi seguenti:
   • Tracciato principale
   • Modello nome
   • Intervallo progressive per lo scostamento
   • Numero di scostamenti su ogni lato
   • Distanza di scostamento incrementale su ogni lato
3. Nella scheda Generale, immettere l'area delimitata, lo stile del tracciato, il layer e la serie di etichette dei tracciati di scostamento.
4. Se si desidera applicare i criteri di allargamento ai tracciati di scostamento, fare clic sulla scheda Criteri di allargamento. Selezionare la casella di controllo Aggiungi allargamento attorno alle curve e specificare i criteri per la progettazione.
5. Se si desidera creare profili di scostamento, fare clic sulla scheda Crea profilo scostamento. Selezionare la casella di controllo Crea profilo per il tracciato di scostamento e specificare le impostazioni per i profili.

   È possibile sovrapporre i profili di scostamento su una vista profilo esistente. Per ulteriori informazioni, vedere Scheda Crea profilo scostamento (finestra di dialogo Crea tracciato scostamento).

6. Fare clic su OK.

   I tracciati di scostamento vengono aggiunti alla raccolta Tracciati di scostamento nella scheda Prospetto. Spesso i profili vengono creati nella raccolta Profili all'interno delle raccolte di tracciati di scostamento con nome.



   Per default i profili sono dinamici e dispongono di un unico valore pendenza trasversale. È possibile aggiungere regioni per pendenze trasversali o impostare la proprietà statica modificando le proprietà del profilo di scostamento.
