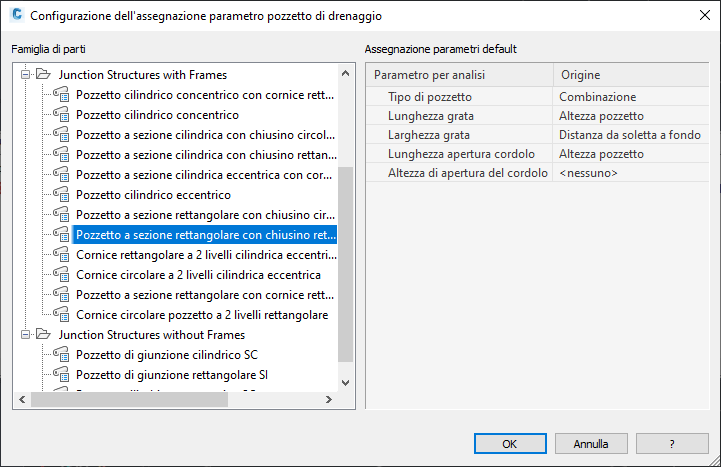

Utilizzare questa finestra di dialogo per assegnare i parametri delle parti create con Generatore di parti ai parametri che sono richiesti per il comando Analizza rete a gravità.
L'assegnazione di parametri è richiesta solo per le parti create con Generatore di parti. Le parti create con Infrastructure Parts Editor sono già dotate dei parametri richiesti per il comando Analizza rete a gravità.
È possibile accedere a questa finestra di dialogo nei seguenti modi:
- Durante l'analisi della rete a gravità: nella pagina Dettagli di rete della finestra di dialogo Analizza rete a gravità, fare clic sul pulsante Assegna parametri pozzetto.
- Durante la configurazione di un elenco parti: nella scheda Pozzetti della finestra di dialogo Elenco parti, fare clic sull'icona nella colonna Tipo di pozzetto.
Quando si accede a questa finestra di dialogo da un elenco parti, la famiglia di parti è selezionata per default.
- Dalla barra multifunzione: dalla scheda Inizio, fare clic sul gruppo
Crea progetto pulsante a discesa Assegna parametri pozzetto di drenaggio. Nella finestra di dialogo Assegna parametri pozzetto di drenaggio, fare clic su Configurazione dell'assegnazione.
- Durante la definizione delle impostazioni oggetti rete di condotte: nella finestra di dialogo Modifica impostazioni oggetti - Rete di condotte, fare clic su
nel campo Tipo di pozzetto e assegnazioni di dimensioni.
- Famiglia di parti
- Visualizza le famiglie di parti nel catalogo rete di condotte corrente.
Quando si accede a questa finestra di dialogo Elenco parti, la famiglia di parti è selezionata per default.
Selezionare ogni famiglia di parti che si desidera assegnare, quindi specificare il valore di default per ciascun parametro nella colonna Origine a destra.
- Assegnazione dei parametri di default
- Specifica i valori per ciascun parametro richiesto. Selezionare il parametro da utilizzare per l'analisi di rete a gravità nella colonna Parametro per analisi, quindi fare clic sulla cella nella colonna Origine per selezionare il parametro da assegnare.
