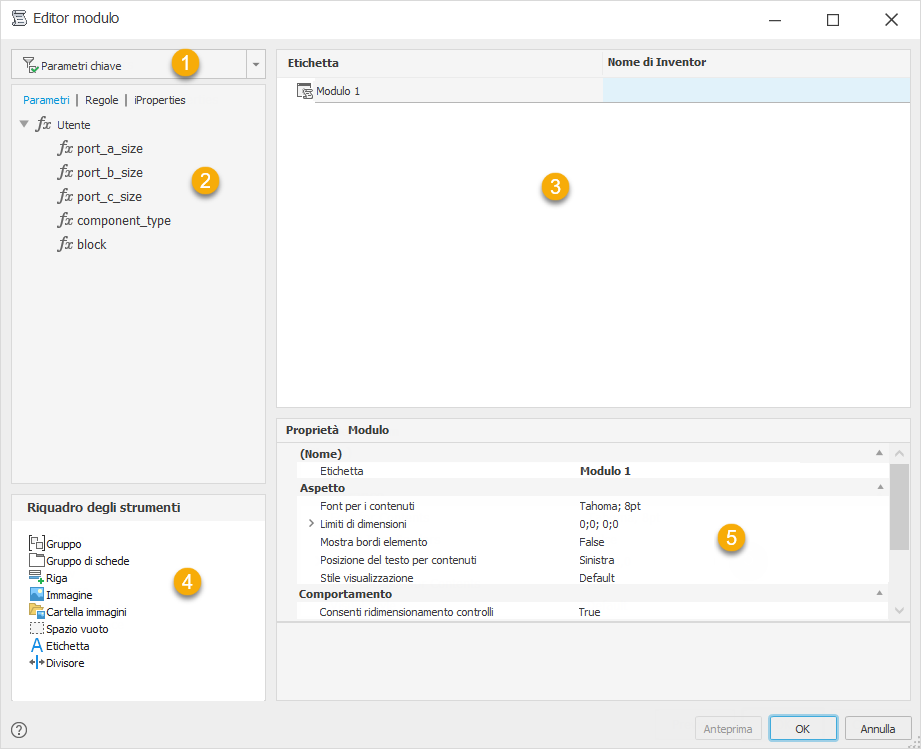

Editor modulo: riferimenti

Filtro

Filtra l'elenco delle schede Parametri per:

Tutto
Chiave
Rinominati

Schede

Trascinare e rilasciare elementi dalle schede alla struttura di progetto del modulo per aggiungere controlli della progettazione interfaccia utente. Solo i parametri e le regole esistenti vengono visualizzati nelle schede.

Struttura di progetto del modulo

Progettare l'interfaccia utente nell'area della struttura di progetto del modulo.

Trascinare e rilasciare i parametri, le regole, le iProperties e gli elementi della Casella degli strumenti nella struttura di progetto del modulo per progettare e organizzare l'interfaccia utente.
Trascinare gli elementi nella struttura per organizzare i controlli.
Fare clic su un'etichetta per modificare il testo.
Selezionare un elemento per definire le proprietà nell'area Proprietà.

Toolbox

Trascinare e rilasciare elementi dalle schede alla struttura di progetto del modulo per aggiungere controlli della progettazione interfaccia utente. Solo i parametri e le regole esistenti vengono visualizzati nelle schede.

Trascinare e rilasciare un elemento nella struttura di progetto del modulo.

	Gruppo	Raggruppa elementi sull'interfaccia utente. I gruppi sono racchiusi in un riquadro e comprimibili.
	Gruppo di schede	Consente di creare una scheda nell'interfaccia utente.
	Riga	Crea una riga per organizzare i controlli in senso orizzontale. I controlli sono organizzati verticalmente per impostazione predefinita.
	Immagine	Aggiunge un'immagine all'interfaccia utente. Le immagini sono a solo scopo informativo. Selezionare l'elemento di immagine nella struttura di progetto del modulo e definirlo nelle proprietà.
	Cartella immagini	Consente di aggiungere una cartella per le immagini alternative.
	Spazio vuoto	Consente di aggiungere uno spazio vuoto nel modulo interfaccia utente.
	Etichetta	Consente di aggiungere un'etichetta di testo nel modulo interfaccia utente.
	Divisore	Consente di aggiungere una barra di divisione ridimensionabile nell'interfaccia utente.

Proprietà

Trascinare e rilasciare elementi dalle schede alla struttura di progetto del modulo per aggiungere controlli della progettazione interfaccia utente. Solo i parametri e le regole esistenti vengono visualizzati nelle schede.

Definisce le proprietà per l'elemento evidenziato nella struttura di progetto del modulo. Le proprietà variano a seconda dell'elemento selezionato.

Consenti ridimensionamento controllo	Se impostato su True, attiva l'opzione di scelta rapida Ridimensiona controlli sul modulo. Questa opzione consente di ridimensionare i controlli e i gruppi.
Modifica tipo di controllo	Definisce il tipo di controllo da utilizzare per la modifica di questo parametro.
Abilitazione nome parametro	Definisce il nome di un parametro true/false di Inventor. Impostando il parametro su True si attiva questo controllo.
Font	Definisce il tipo di carattere per il controllo.
Font per contenuti	Definisce il tipo di carattere per i controlli presenti all'interno di questo modulo o gruppo.
Immagine	Definisce il file di immagine da visualizzare in questo controllo.
Etichetta	Definisce il testo da visualizzare per questo elemento nel modulo.
Larghezza massima	Definisce la larghezza massima per il controllo. Il numero indica il numero di caratteri del font specificato.
Larghezza minima	Definisce la larghezza minima per il controllo. Il numero indica il numero di caratteri del font specificato.
Modale	Se impostato su False, è possibile interagire con il modello e utilizzare altre funzioni mentre il modulo è attivo.
Nome parametro immagine	Definisce un controllo immagine che cambia in base al valore del parametro. Assegnare un parametro al controllo immagine invece di assegnare un'immagine. Va utilizzato con una Cartella immagini contenente le immagini assegnate ai valori dei parametri.
Pulsanti predefiniti	Definisce i pulsanti da visualizzare nella parte inferiore del modulo. Selezionare da un elenco di insiemi predefiniti.
Sola lettura	Se impostato su True, imposta il parametro come non modificabile dal modulo.
Mostra bordi elemento	Se impostato su True, visualizza tutti i bordi intorno ai controlli.
Mostra su Posiziona componente (non disponibile in Inventor LT)	Se impostato su True, visualizza il modulo al momento del posizionamento di questo modello come componente in un assieme. Questa impostazione ha effetto su Posiziona componente e Posiziona componente iLogic. Se il file del modello dispone di modulo, questa impostazione influisce anche su Crea componente locale.
Posizione del testo per contenuti	Definisce la posizione del testo per i controlli all'interno di questo modulo o gruppo.
Descrizione comandi	Definisce il testo della descrizione comandi da visualizzare quando il mouse viene spostato sul controllo.
Stile di visualizzazione	Definisce lo stile di visualizzazione o lo skin per il modulo. Selezionare da un elenco di opzioni.
