Esercizio 2: Uso di un'espressione per affinare le etichette

Le etichette riportano i numeri delle strade delle particelle, ma non i loro nomi. È possibile utilizzare un'espressione per concatenare (combinare) due proprietà e, in questo caso, si concateneranno l'indirizzo (numero della strada) e il nome della strada. Verrà utilizzata l'espressione \n per aggiungere un'interruzione di linea e ottenere un'etichetta multilinea.

Nota: Per questo esercizio viene utilizzata la Carta modificata in Esercizio 1: Uso di uno stile per etichettare le entità geografiche.

Uso di un'espressione per affinare le etichette

1. Selezionare il layer Parcels, quindi fare clic su Stile.

2. Nell'Editor di stile, fare clic sulla cella in Etichetta entità geografiche nella metà inferiore della finestra.

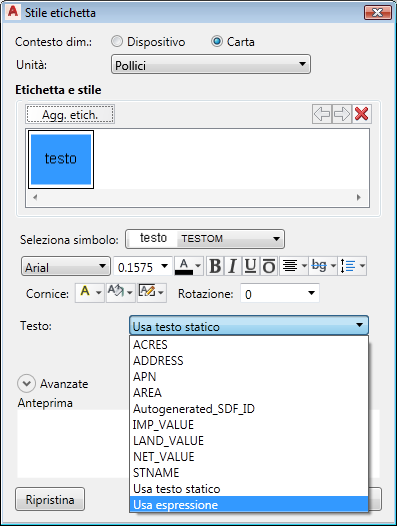

3. Nella finestra di dialogo Stile etichetta, per Testo, selezionare Usa espressione.

4. Nella finestra Crea/modifica espressioni, eliminare l'espressione corrente in modo che la finestra risulti vuota.
5. Fare clic su Funzione testoConcat.

   Viene inserita un'espressione. Tale espressione dispone di due segnaposti proprietà.

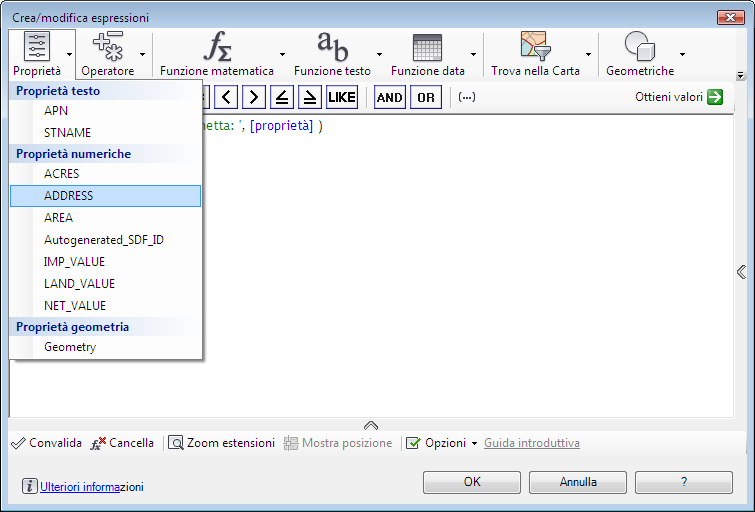

6. Per sostituire la prima proprietà, selezionarla e fare clic su Proprietà nella parte superiore della finestra Crea/modifica espressioni. Selezionare la proprietà numerica ADDRESS.

7. Posizionare il cursore dopo la virgola che segue la proprietà ADDRESS.
8. Immettere '\P', per passare ad una nuova linea dopo il numero di indirizzo.

   Immettere la voce esattamente come specificato, con virgolette singole intorno a \P, assicurandosi di digitare la P in maiuscolo e inserendo una virgola dopo la virgoletta di chiusura.

9. Fare clic sulla voce Proprietà testo e selezionare Immettere una proprietà.
10. Selezionare la proprietà di testo STNAME.
11. Eliminare le parentesi quadre e i tre puntini all'interno delle parentesi, nonché la virgola finale.
12. Fare clic su Convalida nella parte inferiore della finestra di dialogo per accertarsi che l'espressione sia valida.
13. Fare clic su OK.
14. Fare clic su Applica e su Chiudi nella finestra di dialogo Stile etichetta, quindi chiudere l'Editor di stile.
15. Ingrandire l'area intorno allo svincolo a quadrifoglio nel centro della città.

Situazione

Le strade (oggetti della Carta) riportano i limiti di velocità e le particelle (entità geospaziali) visualizzano gli indirizzi completi.

Per procedere con questa esercitazione, passare all'Esercizio 3: Visualizzazione di testo lungo una curva.
