Nella finestra di dialogo Crea libro di Carte vengono fornite informazioni su tutte le impostazioni necessarie per un libro di Carte. È possibile salvare le impostazioni per utilizzarle con i libri di Carte creati successivamente.
Come specificare le impostazioni per il libro di Carte
- Nella scheda Gestione visualizzazioni del riquadro Attività, fare clic con il pulsante destro del mouse sul layer City_Boundary e scegliere Zoom estensioni.
- Salvare il file cartografico.
Non è possibile pubblicare una Carta in un formato se non è stata prima salvata.
- Impostare il Riquadro Attività su Libro di Carte e fare clic su Nuovo
Libro di Carte.

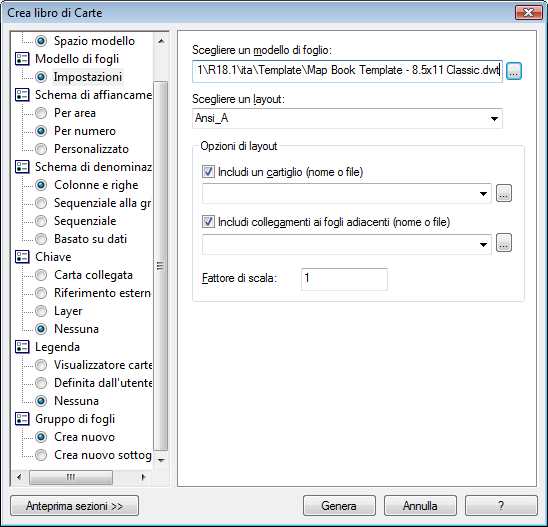

Per ogni elemento nel riquadro a sinistra vengono visualizzate le impostazioni nel riquadro a destra.
- Nella finestra di dialogo Crea libro di Carte, fare clic su Spazio modello per Origine. Facoltativamente, modificare il Nome del libro di Carte.
- Per Modello di fogli, effettuare le operazioni seguenti:
- fare clic su Impostazioni.
- Fare clic sul pulsante Sfoglia accanto a Scegliere un modello di foglio, quindi individuare il modello creato e salvato (Map Book Template - Inset.dwt).
Se nella finestra di dialogo non viene visualizzata la directory dei modelli, aprire C:\Utenti\nome_utente\Impostazioni locali\Dati applicazioni\Autodesk\AutoCAD Map 3D 2022\R24.1\ita\Template.
- Lasciare il layout impostato su Ansi_A.
- Per Opzioni di layout, selezionare Includi un cartiglio (nome o file) e Includi collegamenti ai fogli adiacenti (nome o file).
- Per il cartiglio, fare clic sulla freccia giù e scegliere Cartiglio. Per i collegamenti ai fogli adiacenti, fare clic sulla freccia verso il basso e scegliere Adjacent_Arrow_4.
- Impostare il fattore di scala su 5000.
Nota: Se non si imposta il Fattore di scala, il libro di Carte includerà un numero elevato di tasselli. Assicurarsi di averlo impostato su 5000.
- Per Schema di mosaicizzazione, eseguire le seguenti operazioni:
- Fare clic su Per area.
- Fare clic su Seleziona area del tassello e trascinare un rettangolo intorno alle estensioni della Carta.
- Confermare i valori di default per le altre impostazioni.
- Per Schema di denominazione, fare clic su Colonne e righe. Confermare i valori di default per le impostazioni.
- Per Chiave, fare clic su Riferimento esterno. Individuare la Carta della vista chiave creata nell'esercizio precedente e selezionarla.
Nella finestra della Carta chiave verrà visualizzata la Carta chiave generata nell'esercizio precedente.
- In Legenda, fare clic su Definito dall'utente.
Nella finestra Legenda viene visualizzata la legenda generata nell'esercizio precedente.
- Per Gruppo di fogli, fare clic su Crea nuovo.
Non generare ancora la Carta. Lasciare aperta la finestra di dialogo per l'esercizio successivo.
Per procedere con questa esercitazione, passare all'Esercizio 3: Anteprima e generazione del libro di Carte.
