Esercizio 2: Esame dei dati oggetto

I layer di Carte nel file DWG diventano le classi di entità geografiche nel nuovo schema. Le proprietà dei dati oggetto nella Carta determinano le proprietà di ogni classe di entità geografiche. Utilizzare la tavolozza Proprietà per visualizzare i dati oggetto.

Nota:

In questo esercizio viene utilizzato il file cartografico DWGMap.dwg aperto in Esercizio 1: Esame dei layer di Carte originali.

Come visualizzare i campi dei dati oggetto

1. Nella Carta geotopografica, eseguire lo zoom in avvicinamento per visualizzare i singoli oggetti

   Utilizzare i comandi di zoom della scheda Vista

2. Fare clic su VistaTavolozzeProprietà.
3. Selezionare una delle polilinee rosa.

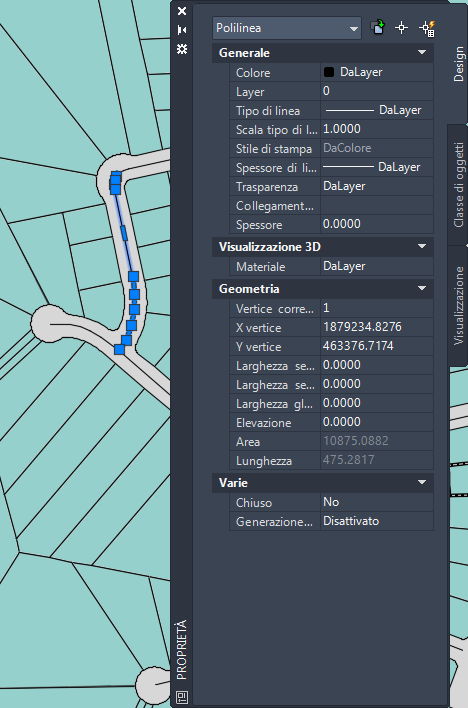

4. Notare che il colore delle polilinee è di tipo DaLayer. Controllare i dati oggetto nell'area inferiore della scheda Design della tavolozza Proprietà.

   Le polilinee rosa rappresentano le particelle e includono dati oggetto relativi ad indirizzo, area, valore e così via.



   Le informazioni visualizzate potrebbero variare a seconda del tipo di polilinea selezionata.

5. Premere Esc per deselezionare la polilinea.
6. Se necessario, eseguire una panoramica per visualizzare le linee rosse nell'angolo superiore sinistro della Carta geotopografica.
7. Con la tavolozza Proprietà ancora aperta, selezionare una linea rossa.

   La linea rossa rappresenta una linea d'acqua. Notare che il colore di questa linea non è di tipo DaLayer. All'interno del layer, il colore è stato utilizzato per indicare un tipo particolare di linea d'acqua. In questo caso indica le dimensioni. Le linee d'acqua rosse hanno un diametro compreso tra 26 e 48 pollici (circa 66-122 cm).

8. Deselezionare la linea rossa ed eseguire una panoramica sul lato inferiore destro della Carta.
9. Selezionare una linea verde.

   Anche la linea verde rappresenta una linea d'acqua, ma con dimensioni differenti. Le linee d'acqua verdi hanno un diametro compreso tra 13 e 24 pollici (circa 33-61 cm). Le linee d'acqua blu hanno un diametro compreso tra 1 e 12 pollici (circa 2,5-30,5 cm).

10. Premere Esc per assicurarsi che non venga selezionato alcun oggetto.

    Nella tavolozza Proprietà viene visualizzato "Nessuna selezione" nel campo in alto quando si deselezionano tutti gli oggetti.

11. Chiudere la tavolozza Proprietà.

Per procedere con questa esercitazione, passare all'Esercizio 3: Esportazione dei layer di Carte in formato SDF - Selezione dei layer.
