Come utilizzare un piano per suddividere in sezioni trasversali un modello 3D per la prima volta

Fare clic sulla scheda Fermo immagine gruppo Sezione Attiva sezione .

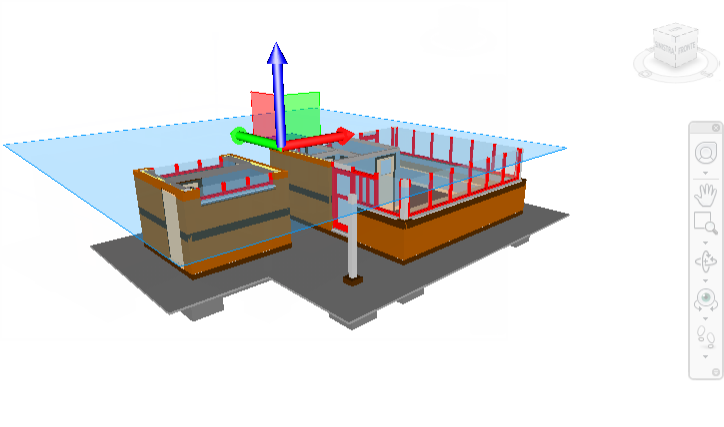

Nella barra multifunzione di Autodesk Navisworks viene visualizzata la scheda Strumenti sezione e nella vista scena viene disegnato un piano di sezione che attraversa il modello. Per default, l'allineamento di Piano 1 è impostato su Alto. Per default, i piani di sezione sono posizionati in modo che attraversino il centro dell'area visibile del modello. Il gizmo di default è quello di spostamento.
Trascinare il gizmo per posizionare il piano corrente come desiderato.
Facoltativo: fare clic sulla scheda Strumenti sezione gruppo Salva elenco a discesa Salva fermo immagine per salvare il fermo immagine in sezione corrente.
