Righe di sommario

PowerMill include i tag HTML personalizzati <summaryrow>... </summaryrow>, che consentono di ripetere le celle posizionate tra questi tag per ogni percorso utensile in un programma NC.

Avvertenza: Queste tag vengono risolte solo per i tipi di template sommario.

È necessario metter un tag <tr> subito dopo il tag <summaryrow>. Questo perché PowerMill calcola il numero di percorsi utensile per pagina di sommario contando il numero di righe necessarie per ciascun percorso utensile. Analogamente, è necessario collocare </tr> prima del tag </summaryrow>.

Si consideri il semplice esempio che segue, in cui le celle con i valori File TAP, Strategia e Tipo utensile vengono ripetute per ciascuno dei percorsi utensile in un programma NC sotto tre intestazioni (Percorso utensile, Strategia e Utensile):

<table>
	<thead>
		<tr>
			<th>Toolpath / TAP File</th>
			<th>Strategy</th>
			<th>Tool</th>
		</tr>
	</thead>
	<tbody>
		<summaryrow>
			<tr>
				<td> {toolpath}</td>
				<td>{strategy}</td>
				<td>{tool.type}</td>
			</tr>
		</summaryrow>
	</tbody>
</table>

Quando si creano delle schede di lavorazione con questo modello, il risultato nel browser dovrebbe essere simile al seguente:

I tag <summaryrow> possono essere utilizzati in un layout più complesso, come quella mostrato di seguito. Ripetere le celle con i valori File TAP e Strategia come prima, ma questa volte la colonna Utensile verrà divisa in due; aggiungere cinque righe con i dati relativi all'utensile e ripetere l'operazione per ciascun percorso utensile:

<table>
	<thead>
		<tr>
			<th>Toolpath / TAP File</th>
			<th>Strategy</th>
			<th colspan="2">Tool</th>
		</tr>
	</thead>
	<tbody>
		<summaryrow>
			<tr>
				<td rowspan="6">{toolpath}</td>
				<td rowspan="6">{strategy}</td>
			</tr>
			<tr>
				<th>Type</th><td>{tool.type}</td>
			</tr>
			<tr>
				<th>Diameter</th><td>{tool.diameter}</td>
			</tr>
			<tr>
				<th>Tip radius</th><td>{tool.tip_radius}</td>
			</tr>
			<tr>
				<th>Length</th><td>{tool.length}</td>
			</tr>
			<tr>
				<th>Number</th><td>{tool.number}</td>
			</tr>
		</summaryrow>
	</tbody>
</table>

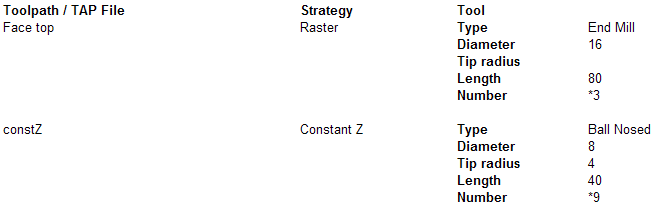

Quando si creano schede di lavorazione, si ottiene quanto segue:
