Un arco di raccordo è modificato in esattamente lo stesso modo di altri archi, fatto salvo per il fatto che i risultati delle modifiche influenzano i due oggetti da cui è stato creato. Ciò perché l'arco di raccordo dipende dai due oggetti.
Le dipendenze sono relazioni create tra oggetti. Se si modifica un oggetto, qualsiasi altro oggetto dipendente da esso sarà aggiornato automaticamente. Alcune modifiche interrompono le dipendenze tra oggetti.
Per modificare un arco di raccordo:
- Selezionare un arco di raccordo.

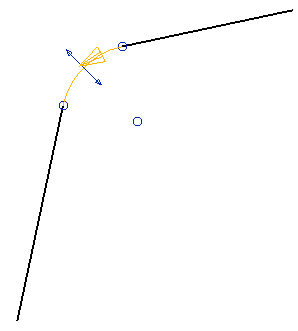

L'arco di raccordo è evidenziato e sono visualizzate le maniglie grafiche:
- Modificare il raggio dell'arco di raccordo trascinando le maniglie grafiche a freccia.

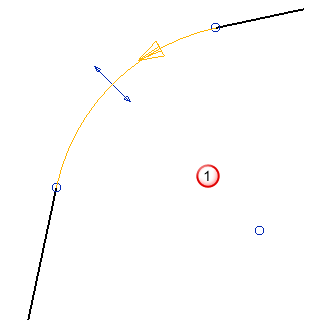

Le due linee su entrambi i lati dell'arco possono essere ritagliate

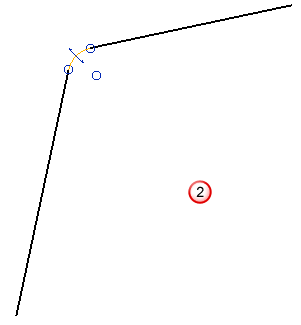

o estese
per adattare l'arco di raccordo:

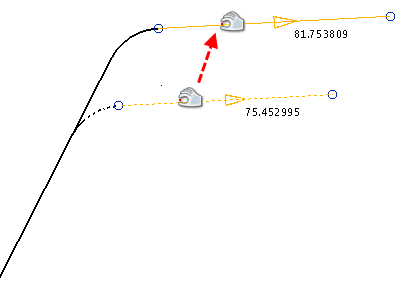

- Fare clic e trascinare per spostare la posizione di una delle linee.
Anche l'arco e l'altra linea sono aggiornati:

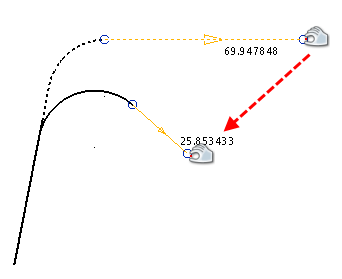

- Fare clic e trascinare per spostare la posizione di uno dei punti finale delle linee.
Anche l'arco e l'altra linea sono aggiornati:

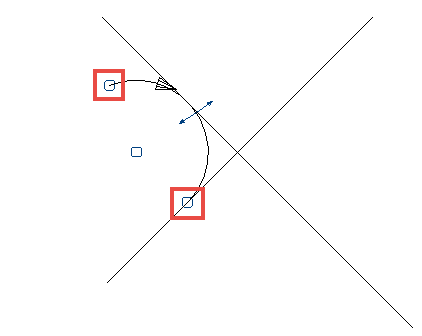

- Fare clic e trascinare le maniglie grafiche presso le posizioni iniziale e finale dell'arco di raccordo.
Questa operazione interrompe le dipendenze e linee tornano alle loro lunghezze originali:

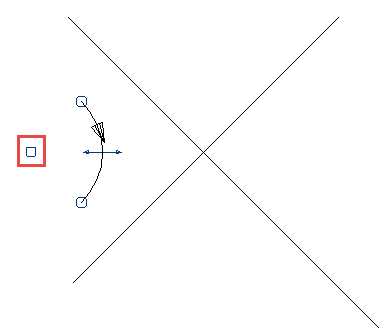

- Fare clic e trascinare la maniglia grafica per modificare il centro dell'arco di raccordo.
Questa operazione interrompe le dipendenze e linee tornano alle loro lunghezze originali:
