Lavorare con le curve G2

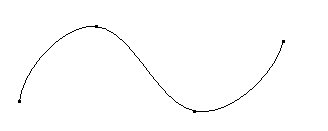

Le curve G2 sono matematicamente più uniformi delle curve Bézier.

Per creare una curva G2:

  1. Fare clic sulla scheda Wireframe > pannello Crea > Curva > G2.
  2. Immettere le posizioni sui punti della curva.

    Mentre si inseriscono i punti chiave, è visualizzata una curva a elastico che mostra la modalità di formazione della curva.

    Se si desidera che la curvatura sia zero presso il punto iniziale o il punto finale, impostare le opzioni Curvatura continua nella pagina Curva della finestra di dialogo Opzioni (visualizzata selezionando File > Opzioni > Opzioni applicazione).

    Una curvatura zero ha un effetto di appiattimento sulla curva.

  3. Per terminare la creazione della curva, eseguire una delle seguenti operazioni:
    • Fare clic sulla cima dell'ultimo punto chiave inserito; se il Cursore intelligente è attivato, è visualizzato il simbolo di fine , a indicare quando il clic completa la curva.
    • Fare clic sul primo punto chiave per creare una curva chiusa.
    • Fare clic su nella barra degli strumenti Accesso rapido.
    • Selezionare un'altra opzione nella scheda Wireframe > pannello Crea.

Per modificare una curva G2:

  1. Fare clic sulla curva G3 per visualizzare la scheda Gestisci.

    La scheda Gestisci > pannello Tipo di curva > opzione G2 è selezionata automaticamente.

  2. Selezionare un punto sulla curva G2 che si desidera modificare.

    Questa operazionevisualizza le maniglie grafiche della curva Bézier sulla curva per la modifica, ma se si trascinano le maniglie la curva resta una curva G2.

È anche possibile modificare una curva G2 nei seguenti modi:
