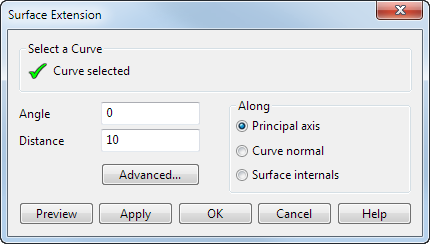

Usare questa finestra di dialogo per creare una superficie tangente alla superficie usata per creare la curva composta.
Angolo - L'angolo secondo cui la nuova superficie è proiettata dalla superficie esistente.

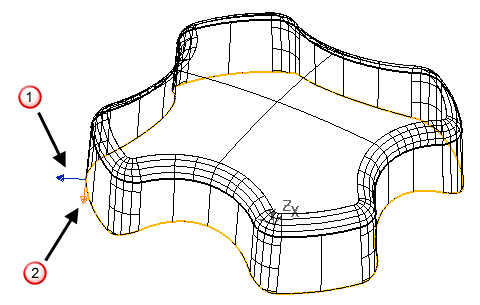

Due frecce sono tracciate sulla curva composta. Una freccia punta lungo la normale alla superficie
e l'altra lungo la tangente alla superficie
:

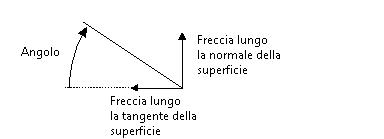

Entrambe le frecce sono usate per calcolare l'angolo dell'estensione della superficie. L'angolo è misurato dalla freccia lungo la tangente alla superficie fino a quella che punta lungo la normale alla superficie:
È possibile modificare la direzione delle frecce facendo clic su di esse o digitando uno dei seguenti comandi nella finestra dei comandi:
- REVERSE PROFILE — inverte la freccia della strumentazione di direzione "normale".
- REVERSE WITHDRAWAL_DIRECTION — inverte la freccia della strumentazione di direzione di ritiro.

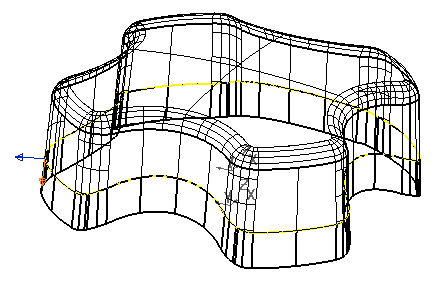

Per il nostro esempio, vogliamo che la nuova superficie punti verso il basso lungo le tangenti alla superficie. La freccia che punta lungo la tangente alla superficie è nella direzione corretta. Lasciamo l'angolo come zero.
Distanza - La distanza secondo cui la nuova superficie è proiettata dalla curva composta.
Nel nostro esempio, inseriamo 5.
Lungo - Imposta la direzione dell'estensione usando una delle seguenti opzioni:
- Asse principale
- Normale della curva
- Interne della superficie

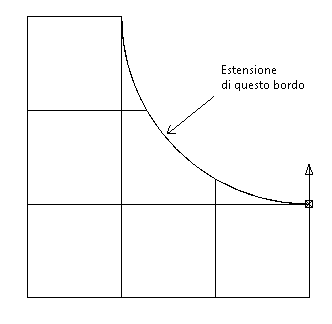

La superficie seguente illustra queste opzioni:
Asse principale - Utilizza l'asse normale al piano principale come guida per estendere la superficie.
Nell'esempio seguente, l'asse Z è l'asse principale:
Questa opzione è particolarmente utile quando si estende un bordo di una superficie ritagliata a un angolo.
Occorre allineare l'asse principale alla direzione dell'estensione desiderata. Ciò è possibile creando un piano di lavoro prima di creare l'estensione e puntando l'asse del piano di lavoro, che è normale al piano principale, nella direzione in cui si desidera creare l'estensione.

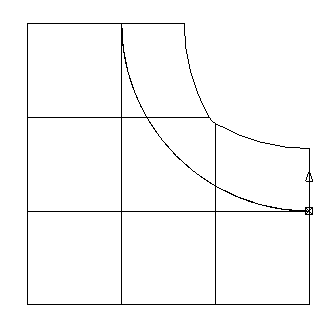

Normale della curva - Estende la superficie lungo la normale della curva composta:
Si tratta dell'opzione migliore per estendere radialmente attorno a superfici piatte, o quando la curva composta si trova nel piano perpendicolare alla direzione dell'estensione desiderata.

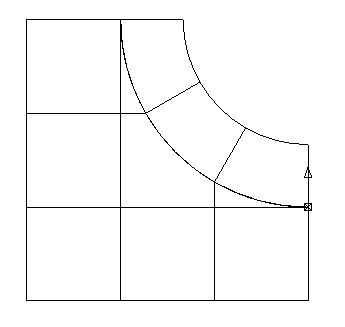

Interne della superficie - Estende la superficie lungo la direzione delle laterali e longitudinali della superficie esistenti:
Questa opzione può talvolta offrire il risultato desiderato quando le altre due opzioni non hanno successo.
Avanzate - Visualizza la finestra di dialogo Segmenti di estensione. È possibile usare questa finestra di dialogo per dividere la curva composta in segmenti. Per ogni segmento, è quindi possibile specificare la direzione dell'estensione.
Anteprima - Visualizza la superficie creata usando le impostazioni correnti nella finestra di dialogo. È possibile continuare a modificare le impostazioni nella finestra di dialogo fino a quando sarà visualizzata la soluzione desiderata.
Applica - Crea la superficie tangente.
OK - Crea la superficie tangente e chiude la finestra di dialogo.
Annulla - Chiude la finestra di dialogo senza creare una superficie tangente.
