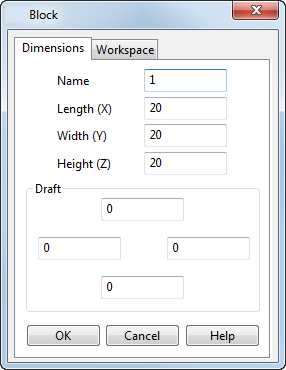

Utilizzare la scheda Quote per modificare le quote di una primitiva. Le quote disponibili per la modifica varieranno in base al tipo di primitiva selezionata. Per esempio, la finestra di dialogo visualizzata qui di seguito si riferisce a un blocco primitivo:
Nome - Modificare il nome della primitiva selezionata.
Specificare le quote della primitiva selezionata:
- Piano - Specificare la Larghezza (X) e la Lunghezza (Y)

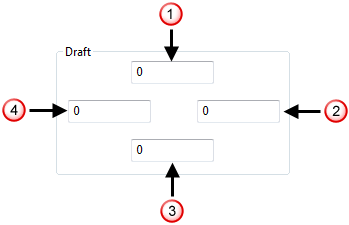

- Blocco - Specificare la Lunghezza (X), la Larghezza (Y), e l'Altezza (Z). È anche possibile applicare gli angoli di sformo ai lati del blocco. Inserire gli angoli di sformo per i seguenti lati, quando si guarda lungo l'asse Z:
- In alto
- A destra
— In basso
- A sinistra
È anche possibile specificare gli angoli di sformo usando le maniglie di trascinamento visualizzate al centro di ogni bordo superiore del blocco.
- Cilindro - Specificare il Raggio o il Diametro selezionando nell'elenco a discesa. È anche possibile specificare la Lunghezza.
- Le primitive Cono sono modificate come segue:
- Selezionare una delle opzioni nel menu a discesa.
La selezione determina le altre opzioni disponibili nella finestra di dialogo. Influisce anche sulle quote del cono che è possibile modificare utilizzando la modifica grafica.
- Modificare i parametri disponibili. Essi includono il Raggio superiore, il Raggio base e lAngolo.
- Modificare la Lunghezza del cono.
- Selezionare una delle opzioni nel menu a discesa.
- Sfera - Specificare il Raggio o il Diametro selezionando nell'elenco a discesa.
- Toro - Specificare il Raggio maggiore e il Raggio minore.
- Molla - Vedere la finestra di dialogo Molla.
OK - Accetta le modifiche e chiude la finestra di dialogo.
