Creazione di un raccordo tra superfici e una curva 3D

È possibile creare un raccordo tra un set di superfici e una curva 3D. La curva 3D può essere un oggetto wireframe singolo, ad esempio, una linea o una curva composta.

1. Fare clic sulla scheda Superficie > pannello Produzione > Raccordo.
2. Compilare la finestra di dialogo Superficie di raccordo come descritto in precedenza.
3. Selezionare le superfici.

   accanto alle Superfici primarie cambia in nella parte Selezione della finestra di dialogo.

4. Fare clic sull'opzione Secondaria nella parte Selezione della finestra di dialogo.
5. Selezionare la curva.

   Quando la curva viene selezionata, cambia in accanto a Wireframe secondario.

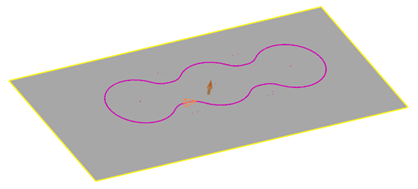

   Una freccia è visualizzata sulla curva a indicare il lato della curva su cui è creato il raccordo. Consigliamo di verificare il raccordo facendo clic sul pulsante Anteprima. Se il raccordo si trova sul lato errato della curva, fare clic sulla freccia sulla curva e visualizzare nuovamente l'anteprima del raccordo.

6. Fare clic su OK per creare il raccordo desiderato.

   Il raccordo incontra la superficie in modo uniforme.
