Vengono fornite informazioni su come Areabook consente di riconoscere e calcolare le aree secondarie sotto i tetti in base alle linee di altezza.
In Areabook vengono rilevate, calcolate ed etichettate le aree secondarie nei locali sotto i tetti. Per visualizzare i dati dell'area secondaria per le linee di altezza:
- Fare clic sulla scheda Quantification
Areabook Extension
(Edit Room).
- Nell'area di disegno, selezionare il locale.
- Nella finestra di dialogo Edit/View Room Properties, selezionare la scheda Subarea.
Esempio 1: etichetta dell'area secondaria con una linea di altezza a 1.50 m.
- Main Area: riporta i dati dell'area secondaria per il locale.
- Roof 1: riporta i dati dell'area secondaria per l'area sotto la linea di altezza a 1.50 m. L'area viene sottratta dall'area principale (fattore di calcolo 0%).
- Roof 2: riporta i dati dell'area secondaria per l'area sopra la linea di altezza a 1.50 m. L'area viene aggiunta all'area del soggiorno. Questa area è stata impostata su Ignore per default e, di conseguenza, è di sola lettura in questa finestra di dialogo. Pertanto, il valore dell'area secondaria viene sottratto dall'area principale e il risultato viene correttamente calcolato nell'etichetta del locale. Quando si riepiloga l'area del locale netta delle aree secondarie, è possibile vedere che il risultato di NRA corrisponde all'area principale.
È consigliabile non modificare l'impostazione di default "Ignora" per questa area secondaria. È possibile modificare il nome, ma non il segno di calcolo (+/-) e il fattore di calcolo.

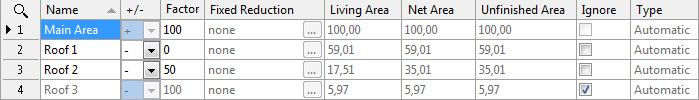

Esempio 2: etichetta dell'area secondaria con due linee di altezza a 1.00 m e 2.00 m.
- Main Area: riporta i dati dell'area secondaria per il locale.
- Roof 1: riporta i dati dell'area secondaria per l'area sotto la linea di altezza a 1.00 m. L'area viene sottratta dall'area principale (fattore di calcolo 0%).
- Roof 2: riporta l'area secondaria per l'area tra le linee di altezza a 1.00 m e 2.00 m. L'area viene calcolata come il 50% dell'area del soggiorno.
- Roof 3: riporta i dati dell'area secondaria per l'area sopra la linea di altezza di 2 m. L'area viene aggiunta all'area del soggiorno. Questa area è stata impostata su Ignore per default e, di conseguenza, è di sola lettura in questa finestra di dialogo. Pertanto, il valore dell'area secondaria viene sottratto dall'area principale e il risultato viene correttamente calcolato nell'etichetta del locale. Quando si riepiloga l'area del locale netta delle aree secondarie, è possibile vedere che il risultato di NRA corrisponde all'area principale.
