Vengono fornite informazioni sulla definizione di linee di altezza del tetto in Areabook.
Se un locale è coperto da un tetto, Areabook consente di riconoscere le aree secondarie del locale in base alle linee di altezza del tetto. Il calcolo delle aree secondarie del tetto richiede una definizione corretta di queste linee di altezza.
Il calcolo dell'area in base allo standard internazionale non è soggetto alle disposizioni generali.
| Per DIN 277, il calcolo dell'area al bordo superiore di un pavimento prefabbricato richiede una linea di altezza a 1,50 m. | Per WoflV/II.BV, il calcolo dell'area al bordo superiore di un pavimento prefabbricato richiede due linee di altezza a 1,00 m e 2,00 m. |
|
|
Le impostazioni della linea di altezza possono essere definite nella finestra di dialogo Calculation Settings. Negli esempi riportati di seguito è mostrato come le linee di altezza rispondono in standard di progetto diversi.
Standard internazionale.
La definizione di linee di altezza non è soggetta alle disposizioni generali. Di conseguenza, è possibile scegliere di utilizzare una, due o nessuna linea di altezza a qualsiasi altezza. Definire le linee di altezza in base ai requisiti e, se necessario, orientarsi in base agli esempi mostrati di seguito.
Standard DIN (Germania): DIN 277
Il calcolo dell'area in base a DIN 277 richiede una sola linea di altezza (valore di default 1.50 m).

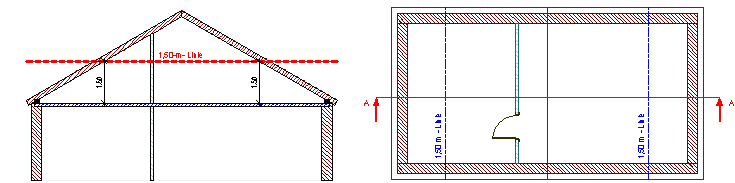

Esempio 1: nessuna parete a ginocchio
- Impostazioni di Height Line Positions nella finestra di dialogo Calculation Settings:
- Height line 1: 1.50 m
- Height line 2: disattivata
- Non è necessaria alcuna regolazione a causa della mancanza di una parete a ginocchio.

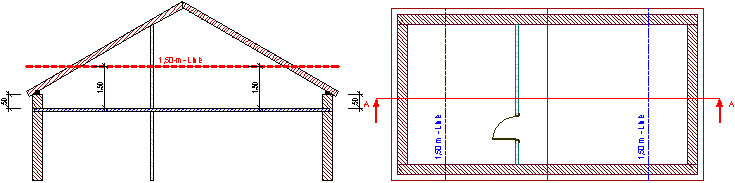

Esempio 2: parete a ginocchio ad un'altezza di 0.50 m
- Impostazioni di Height Line Positions nella finestra di dialogo Calculation Settings:
- Height line 1: 1.00 m
- Height line 2: disattivata
- La linea di altezza ha richiesto una regolazione di 50 cm per adattarsi alla parete a ginocchio di 50 cm.
Standard DIN (Germania): WoflV/II.BV
Il calcolo dell'area in base a WoflV/II.BV richiede due linee di altezza (valori default 1 m e 2 m).

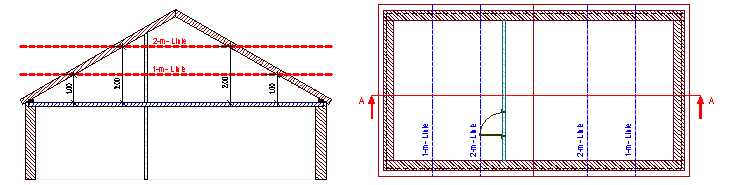

Esempio 1: nessuna parete a ginocchio
- Impostazioni di Height Line Positions nella finestra di dialogo Calculation Settings:
- Height line 1: 1.00 m
- Height line 2: 2.00 m
- Non è necessaria alcuna regolazione a causa della mancanza di una parete a ginocchio e della finitura del pavimento.

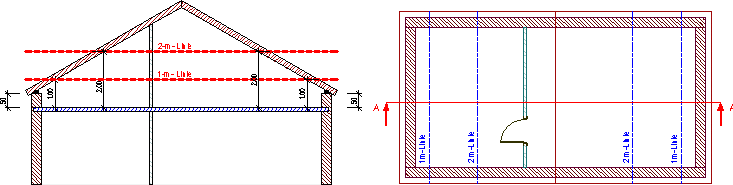

Esempio 2: parete a ginocchio ad un'altezza di 0.50 m
- Impostazioni di Height Line Positions nella finestra di dialogo Calculation Settings:
- Height line 1: 0.50 m
- Height line 2: 1.50 m
- Ogni linea di altezza richiede una regolazione di 50 cm per adattarsi alla parete a ginocchio di 50 cm.

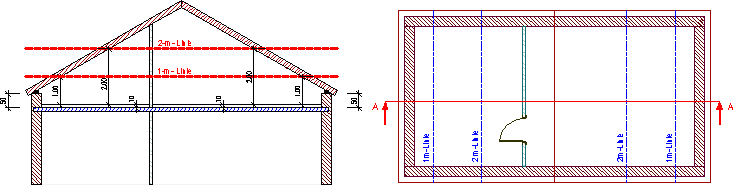

Esempio 3: parete a ginocchio ad un'altezza di 0.50 m e una finitura del pavimento alla profondità di 0,10 m
- Impostazioni di Height Line Positions nella finestra di dialogo Calculation Settings:
- Height line 1: 0.40 m
- Height line 2: 1.40 m
- Ogni linea di altezza richiede una regolazione di 60 cm per adattarsi alla parete a ginocchio di 50 cm e una finitura del pavimento di 10 cm.
