Informazioni sulle coordinate condivise

Quando si combinano più modelli e file in un unico progetto, utilizzare le coordinate condivise per stabilire le posizioni dei file in relazione l'uno all'altro.

Un progetto di Revit presenta coordinate interne per tutti gli elementi del modello di un progetto. Tali coordinate sono note solo nel progetto corrente. Questa condizione è accettabile se si utilizza un modello indipendente la cui posizione non è rilevante rispetto ad altri modelli o alla planimetria. Tuttavia, se si desidera che la posizione del modello sia nota rispetto ad altri modelli collegati, è necessario utilizzare coordinate condivise.

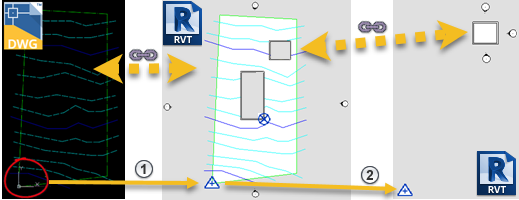

Utilizzare gli strumenti di coordinate condivise per stabilire la posizione relativa dei diversi file e assicurarsi che tali relazioni vengano mantenute. Per definire una posizione comune delle coordinate e quindi condividere tale posizione tra i file, utilizzare lo strumento Acquisisci coordinate o Pubblica coordinate.

Suggerimento: È necessario che le coordinate condivise provengano da un unico file. Questo unico file definisce le coordinate per tutti gli altri file che compongono il progetto. Acquisire le coordinate da un unico file, quindi pubblicarle in altri file.

Nota: Quando si collabora in Autodesk Construction Cloud, non è possibile pubblicare le coordinate in un modello collegato. Vedere Utilizzo dell'acquisizione per condividere le coordinate condivise durante la collaborazione in Autodesk Construction Cloud.

Utilizzo consigliato per il posizionamento condiviso

Se le coordinate significative di un progetto si trovano in un modello o un file collegato, come un modello di edificio con una planimetria collegata, occorre acquisire le coordinate dal modello collegato.

Se le coordinate significative di un progetto si trovano in un modello host, come una planimetria con modelli di edificio collegati, occorre pubblicare le coordinate nei modelli collegati.
