カーテン ウォール面材のオフセットを指定するには

この手順は、カーテン ウォール面材のオフセットを指定するために使用します。既定では、面材はカーテン ウォールの基準線上で中心位置合わせされます。設計の都合で面材をフレーム エッジやカーテン ウォールのその他の部分に位置合わせする必要がある場合は、面材のオフセットを指定することができます。

スタイルに基づく個々の面材は、図面上で直接編集することもできます。選択した面材には、X と Y の両方向にフリップ グリップが表示され、それらを使用して面材の方向を変更できます。

パネル面材のオフセットを指定する

1. [管理]タブ[スタイルと表示]パネル[スタイル マネージャ]をクリックします.
2. [建築オブジェクト]を展開し、[カーテン ウォール スタイル]を展開します。
3. カーテン ウォール スタイルを選択します。
4. [デザイン規則]タブをクリックします。
5. 左ペインの[要素定義]の下にある[面材]を選択します。
6. 面材を選択するか、新しい面材を作成します。
7. オフセット距離を入力します。

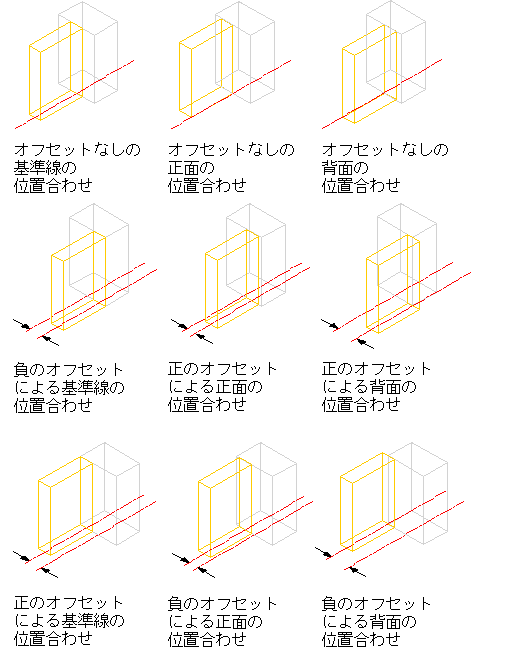

   プラン ビューでは、正の値を指定すると、面材は基準線の上側にオフセットされます。負の値を指定すると、面材は基準線の下側にオフセットされます。オフセットの結果は、面材に選択した位置合わせによって異なります。

8. [OK]をクリックします。
