スペースのタイプを変更するには

押し出し 3D スペースは、2D スペースまたは 3D 自由形状スペースとの間で、互いに変更することができます。 また、自動調整されないスペースを境界オブジェクトに対して自動調整したり、自動調整スペースを境界オブジェクトから切り離すこともできます。これらの各操作を行うと、スペースおよびユーザ操作の編集可能なプロパティが変更されます。スペースのジオメトリ タイプの変更による結果を、次の表に示します。

元のジオメトリ タイプ 新しいジオメトリ タイプ 結果
自動調整されない 2D スペース 自動調整されない押し出し 3D スペース
  • スペースの高さと位置合わせの編集可能なプロパティが追加されます。スペースの挿入点と位置合わせは、床の最上部に設定されます。
  • サーフェスの編集が有効になります。
自動調整されない 2D スペース 自動調整されない 3D 自由形状スペース
  • スペースの高さのサブセットの編集可能なプロパティが追加されます。
  • 計算切断面の編集可能なプロパティが追加されます。
  • サーフェスの編集が有効になります。
  • 長さと幅のプロパティが編集不可能になります。
自動調整されない 2D スペース 自動調整 2D スペース
  • 長さ、幅、回転、高度は境界オブジェクトに依存するようになり、編集できなくなります。
  • 基本境界は境界オブジェクトに依存するようになり、グリップ編集できなくなります。
自動調整されない 2D スペース 自動調整押し出し 3D スペース
  • 長さ、幅、回転、高度は境界オブジェクトに依存するようになり、編集できなくなります。
  • スペースの挿入点と位置合わせは、床の最上部に設定されます。
  • スペースの高さと位置合わせの編集可能なプロパティが追加されます。
  • 基本境界は境界オブジェクトに依存するようになり、グリップ編集できなくなります。
自動調整されない 2D スペース 自動調整 3D 自由形状スペース
  • 長さ、幅、回転、高度は境界オブジェクトに依存するようになり、編集できなくなります。
  • スペースの高さのサブセットの編集可能なプロパティが追加されます。
  • 計算切断面の編集可能なプロパティが追加されます。
  • 基本境界は境界オブジェクトに依存するようになり、グリップ編集できなくなります。
自動調整されない押し出し 3D スペース 自動調整されない 3D 自由形状スペース
  • スペースのジオメトリをインプレイス編集することで、スペースの全体の高さに対するプロパティだけを編集できます。既定のサーフェスの高さとスペースの位置合わせのプロパティは使用できません。
  • スペースのジオメトリをインプレイス編集することで、長さと幅のプロパティだけを編集できます。
  • 計算切断面の編集可能なプロパティが追加されます。
自動調整されない押し出し 3D スペース 自動調整押し出し 3D スペース
  • 長さ、幅、回転、高度は境界オブジェクトに依存するようになり、編集できなくなります。
  • サーフェスの編集が無効になります。
  • 基本境界は境界オブジェクトに依存するようになり、グリップ編集できなくなります。
自動調整されない押し出し 3D スペース 自動調整 3D 自由形状スペース
  • スペースの全体の高さ、長さ、幅、回転、高度は境界オブジェクトに依存するようになり、編集できなくなります。既定のサーフェスの高さとスペースの位置合わせのプロパティは使用できません。
  • 計算切断面の編集可能なプロパティが追加されます。
  • サーフェスの編集が無効になります。
  • 基本境界は境界オブジェクトに依存するようになり、グリップ編集できなくなります。
自動調整されない 3D 自由形状スペース 自動調整 3D 自由形状スペース
  • 回転および高度は境界オブジェクトに依存するようになり、編集できなくなります。
  • サーフェスの編集が無効になります。

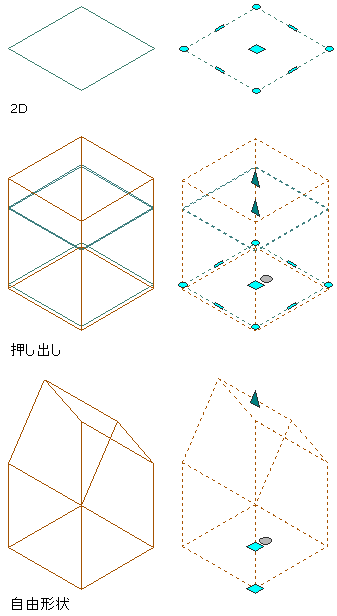

グリップを持つスペース タイプ

スペースのタイプを変更するには、次の操作を実行します。

  1. ジオメトリ タイプを変更するスペースを選択し、ダブルクリックしてプロパティ パレットを表示します。
  2. [基本]を展開し、[コンポーネント寸法]を展開します。
  3. [ジオメトリ タイプ]で目的のジオメトリを選択します。
