カーテン ウォール グリッドに分割を割り当てるには

カーテン ウォール グリッドに分割を割り当てるには、次の手順を実行します。分割により、グリッドの方向(グリッド セルとマリオンの方向: 水平または垂直)と、分割タイプ(セルの数とサイズ)が定義されます。

分割を定義すると、その分割を主グリッドまたはネストしたグリッドに割り当てることができます。セル割り当てとして[ネストしたグリッド]を選択すると、ネストしたグリッドが作成されます。

1. [管理]タブ[スタイルと表示]パネル[スタイル マネージャ]をクリックします.
2. [建築オブジェクト]を展開し、[カーテン ウォール スタイル]を展開します。
3. カーテン ウォール スタイルを選択します。
4. [デザイン規則]タブをクリックします。
5. 左ペインで、分割を割り当てるグリッドを選択します。

   選択したグリッドの名前が、表の[分割割り当て]行の下に表示されます。

   ヒント: グリッドの名前を変更するには、そのグリッドを選択し、[名前変更]をクリックして、新しい名前を入力します。

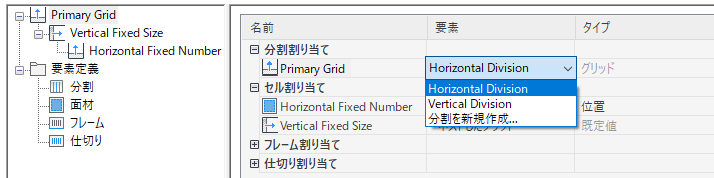

6. そのグリッドの[要素]列をクリックし、一覧から分割定義を選択します。
7. [OK]をクリックします。
