選択した寸法から検査寸法を追加または削除できます。
DIMINSPECT[検査寸法] (コマンド) 検索

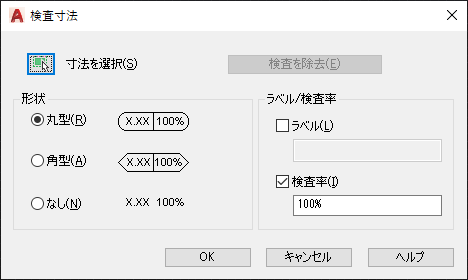

[形状]オプションと[ラベル/検査率]オプションの設定を使用して、検査寸法のフレームの外観および検査の頻度を設定できます。
オプション
次のオプションが表示されます。
[寸法を選択]
検査寸法を追加または削除する寸法を指定します。
[検査を除去]
選択した寸法オブジェクトから検査寸法を除去できます。
[形状]
ラベル周辺に書かれるフレームの形状、検査寸法の寸法値と検査率をコントロールできます。
- [丸型]
-
2 つの終点を持つ半円でフレームが作成され、フレーム内のフィールドは垂直線によって区切られます。
- [角型(A)]
-
2 つの終点が 90 度の角度を成す線分でフレームが作成され、フレーム内のフィールドは垂直線で区切られます。
- [なし(N)]
-
値の周辺にはフレームは作成されず、フレームは垂直線で区切られません。
[ラベル/検査率]
検査寸法ラベルのテキストと検査の頻度を指定します。
- [ラベル]
-
[ラベル]フィールドの表示/非表示を切り替えます。
- ラベルの値
-
ラベル テキストを指定します。
[ラベル]チェック ボックスをオンにすると、検査寸法の左側にラベルが表示されます。
- [検査率]
-
[検査率]フィールドの表示/非表示を切り替えます。
- 検査率の値
-
部品を検査する頻度を指定します。
入力した値はパーセントで表され、有効範囲は 0 から 100 です。[検査率]チェック ボックスをオンにすると、検査寸法の右側に検査率が表示されます。
