オブジェクトのカウントを使用するには

図面内のオブジェクトのインスタンスをカウントする

1. 作図領域でオブジェクトまたはブロックを右クリックします。
2. [カウント]を選択します。

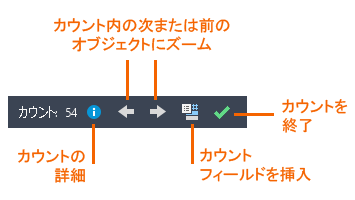

指定したオブジェクトのすべてのインスタンスがハイライト表示され、カウント結果が[カウント]ツールバーに表示されます。このツールバーには、カウント内のオブジェクトを確認および管理するためのいくつかのコマンドとオプションが用意されています。

[カウント]パレットを使用してブロックをカウントする

1. [表示]タブ[パレット]パネル[カウント]をクリックします。 検索

   [カウント]パレットに、図面内のすべてのブロックとその数が表示されます。

2. [カウント]パレットで、ブロックを選択します。カウントされたブロックが、作図領域でハイライト表示されます。

ブロックのプロパティに基づいてカウントをフィルタする

1. [カウント]パレットで、ブロックを右クリックします。
2. [展開基準]リストで、1 つまたは複数のプロパティ フィルタを選択します。

   使用可能なフィルタには、画層、尺度、鏡像状態など、カウントされたブロックの一般的なプロパティが含まれます。ユーザ定義パラメータとカウントされたブロックの属性に対する追加のフィルタが表示されます。

カウントの詳細を表示する

次のいずれかの操作を行います。

• [カウント]パレットでブロックを右クリックし、[カウントの詳細を確認]を選択します。
• [カウント]ツールバーで、[カウントの詳細]アイコンをクリックします。

[カウント]パレットには、選択したオブジェクトまたはブロックのカウントの詳細と、存在する場合はエラー レポートが表示されます。

カウントの表を作成する

1. [カウント]パレットで、[表を生成]をクリックします。
2. 表に追加するカウントされたブロックを選択します。プロパティ フィルタを使用してカウントされたブロックを表に追加することもできます。
3. [挿入]をクリックします。
4. カウントの表をクリックして、現在の図面に配置します。
5. (省略可能) 表の任意の罫線をクリックして選択し、行と列のサイズを変更します。

注: カウント フィールドを更新するには、REGEN[再作図]コマンドを使用します。

カウント フィールドを挿入する

1. 作図領域でオブジェクトを右クリックします。
2. [カウント]を選択します。
3. [カウント]ツールバーで、[カウント フィールドを挿入]をクリックします。
4. フィールドをクリックして現在の図面に配置します。

フィールドには、選択したブロックの現在の個数が表示されます。

注: カウント フィールドを更新するには、REGEN[再作図]コマンドを使用します。

カウント内のオブジェクト間を移動する

• [カウント]ツールバーで、右矢印および左矢印をクリックして、カウント内の前のオブジェクトまたは次のオブジェクトを拡大表示。

カウントを終了する

• [カウント]ツールバーで、[カウントを終了]をクリックします。
