ブロックと属性を分解する

以前に属性で定義された値を保持したままブロックを分解するには、AutoCAD Electrical ツールセット の[特殊分解]ツールを使用します。

タグ付けツールを利用して文字図形を属性に修正し、リンク ツールを利用してさまざまなブロックを作成することができます。

AutoCAD® ブロックの分解

1. AEGS がアクティブなプロジェクトでない場合は、AEGS をアクティブにします。

   開いているプロジェクトのリストに AGES がある場合は、次の操作を行います。

   • AEGS を選択して右クリックします。
   • [アクティブ化]をクリックします。

   開いているプロジェクトのリストに AGES がない場合は、次の操作を行います。

   • プロジェクト リストのドロップダウンを選択します。
   • [プロジェクトを開く]をクリックします。
   • [プロジェクト ファイルの選択]ダイアログ ボックスでナビゲートして、AEGS.WDP を選択します。
   • [開く]をクリックします。
2. プロジェクト マネージャで AEGS をダブルクリックして、図面リストを展開します。

   プロジェクトには、Convert-01.dwg ～ Convert-04.dwg の 4 つの図面があります。

3. Convert-03.dwg を開きます。

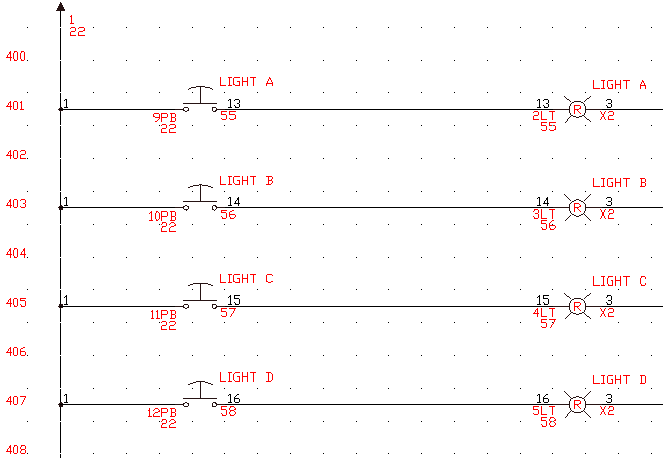

4. 図面の左側のコーナーにあるコンポーネントを拡大表示します。

5. [変換ツール]タブ[ツール]パネル[特殊分解]の順にクリックします。 検索

   [特殊分解]ツールを使用して、以前に属性で定義された値を保持したまま、属性およびブロックを、ジオメトリと文字図形に分解します。タグ付けツールを利用して文字図形を属性に修正し、リンク ツールを利用してさまざまなブロックを作成することができます。

6. プロンプトに対して、次のように操作します。

   オブジェクトを選択:

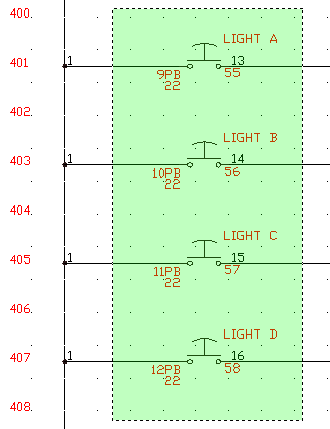

   個々に選択または窓選択を使用して、線分 401 ～ 407 上の押しボタン ランプ A ～ D(すべてのグラフィックスと文字列を含む)を選択し、右クリック



   ブロックが、個別の文字図形とジオメトリに分解されます。
