パネル コンポーネントまたは回路図コンポーネントを更新する

回路図コンポーネントを編集し、関連するパネル機器シンボルを更新します。

パネル コンポーネントにコンポーネント タグを割り当てると、同じタグを持つ回路図コンポーネントに自動的にリンクされます。回路図コンポーネントまたはパネル コンポーネントを更新すると、関連コンポーネントの更新が求められます。

関連回路図コンポーネントへのサーフ

1. [プロジェクト]タブ[その他のツール]パネル[サーファー]の順にクリックします。 検索
2. プロンプトに対して、次のように操作します。

   "サーファー" でトレースするタグを選択(または<Enter> キーを押して入力):  9PB を選択

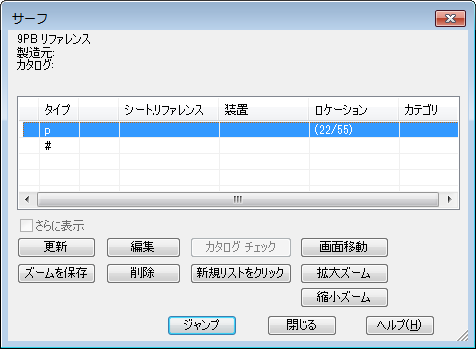

3. [サーフ]ダイアログ ボックスで、タイプ 「p」と表示されたコンポーネントをダブルクリックします。

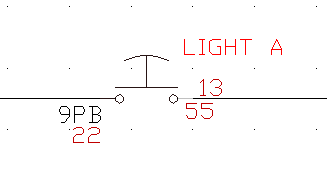

   サーファーは回路図の図面に移動し、回路図コンポーネントを拡大表示します。


4. 図面を保存するかどうか尋ねられたら、[OK]をクリックします。
5. [サーフ]ダイアログ ボックスで[編集]をクリックします。
6. [コンポーネントを挿入/編集]ダイアログ ボックスで、説明を LIGHT 1 に変更し、[OK]をクリックします。

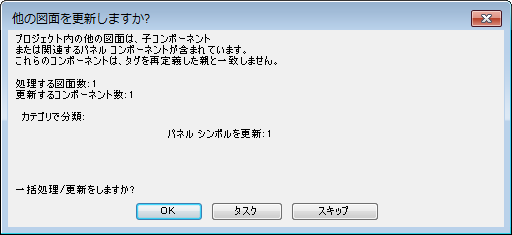

   [他の図面を更新しますか?]ダイアログ ボックスが表示されます。このダイアログは、プロジェクト セットの他の図面に子コンポーネントまたは関連するパネル コンポーネントが含まれていることを通知します。


7. 図面を保存するかどうか尋ねられたら、[OK]をクリックします。
8. [他の図面を更新しますか?]ダイアログ ボックスで、[OK]をクリックします。
9. [プロジェクト]タブ[その他のツール]パネル[サーファー]の順にクリックします。 検索
10. プロンプトに対して、次のように操作します。

    "サーファー" でトレースするタグを選択(または<Enter> キーを押して入力):  9PB を選択

11. [サーフ]ダイアログ ボックスで、タイプ「#」と表示されたコンポーネントをダブルクリックします。

    サーファーはパネル レイアウト図面に移動し、押しボタンの物理的表示を拡大します。9PB の説明が更新され、回路図コンポーネントの変更が反映されます。


12. [サーフ]ダイアログ ボックスで、[閉じる]をクリックします。
