パネル コンポーネントをタグ付け、リンクする

AutoCAD Electrical ツールセット のタグ付けツールとリンク ツールを使用して、パネル コンポーネントに、ブロック化されていない文字列を関連付けます。

AutoCAD Electrical ツールセット のタグ付けツールおよびリンク ツールは、回路図コンポーネントに対する場合と同じように、パネル コンポーネントに対して機能します。

パネル コンポーネントのタグ付けとリンク

1. Convert-04.dwg を開きます。

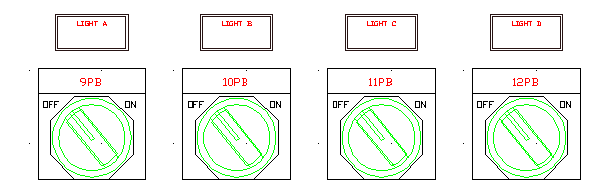

2. 図面の中央にあるコンポーネントを拡大表示します。

3. [変換ツール]タブ[ツール]パネル[特殊分解]の順にクリックします。 検索
4. プロンプトに対して、次のように操作します。

   オブジェクトを選択:

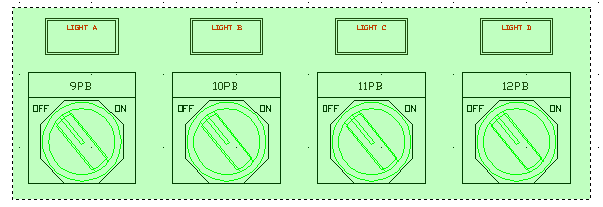

   個々に選択または窓選択を使用して、押しボタン ランプ A ～ D(すべてのグラフィックスと文字列を含む)を選択し、右クリック



   ブロックが、個別の文字図形とジオメトリに分解されます。

   [パネル コンポーネントをタグ付け]ツールは、選択された文字図形を、属性が付いたブロック ファイルにし、P_TAG1 属性を表示します。テンプレート ブロック ファイル(ACE_P_TAG1_CONVERT.DWG)には、パネル コンポーネントの属性が含まれています。

5. [変換ツール]タブ[パネル]パネル[タグの機器シンボル]の順にクリックします。 検索
6. プロンプトに対して、次のように操作します。

   オブジェクトを選択:   9PB、10PB、11PB、および 12 PB を選択し、右クリック

   注: 複数回右クリックして、コマンドを終了する必要がある場合があります。

   文字列の色が変わり、タグ付けされていることを示します。PTAG 属性の色は画層ごとに異なります。属性は WD_M ブロックで定義された画層と同じです。

7. [変換ツール]タブ[属性]パネル[説明をリンク]の順にクリックします。 検索
8. プロンプトに対して、次のように操作します。

   オブジェクトを選択:   9PB を選択し、右クリック

   次に利用可能な DESC 属性に設定する文字を選択: 

     LIGHT A を選択して右クリックします。

   注: 複数回右クリックして、コマンドを終了する必要がある場合があります。
