基本

AutoCAD Electrical ツールセットでの作業の基本を確認します。

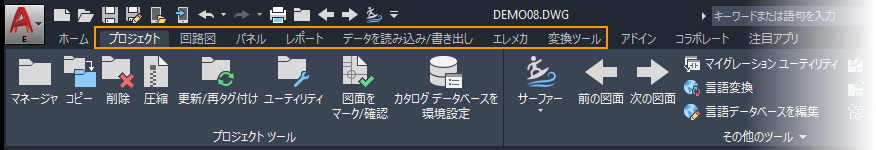

AutoCAD Electrical ツールセットでは、作図領域の上部に標準的なタブリボンが表示されます。また、AutoCAD Electrical ツールセット固有のタブが AutoCAD リボンタブとともに表示されます。

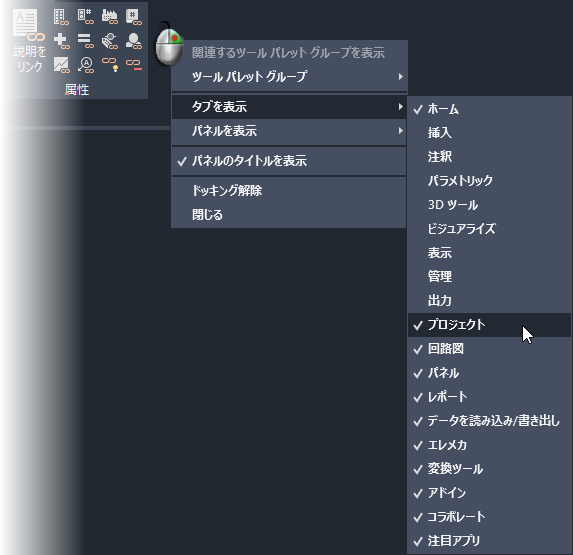

タブ領域を右クリックし、表示するタブと非表示にするタブを選択します。

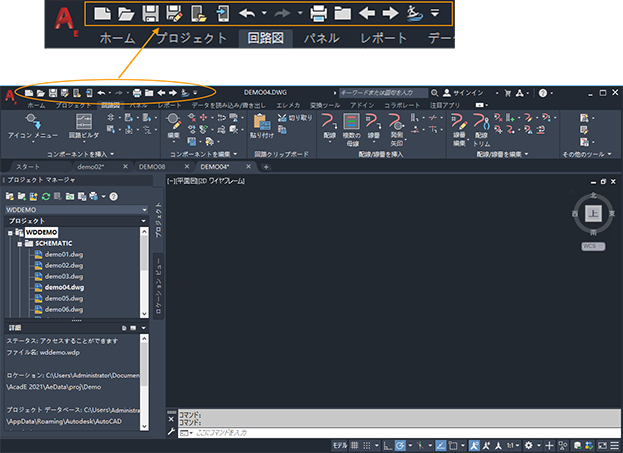

このガイドに記載されているすべての機能には、リボンからアクセスできます。また、次に示すクイックアクセスツールバーにも、AutoCAD Electrical ツールセットで使用する一部のナビゲーションコマンドが表示されます。

注:

現在のワークスペースが[ACADE & 2D 製図および注釈]に設定されていることを確認します。

マーキングメニュー

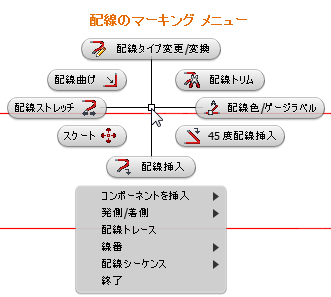

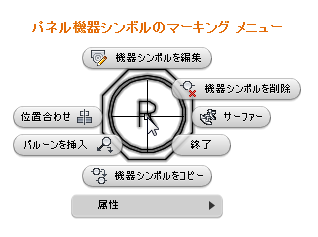

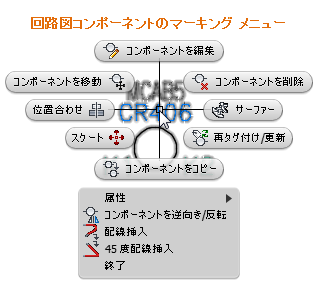

マーキングメニューは、放射状のコンテキストメニューです。電気オブジェクト上にマウスカーソルを合わせて右クリックします。表示されるメニューのオプションは、カーソルの下のオブジェクトのタイプによって異なります。

オプションをクリックして、コマンドを実行します。

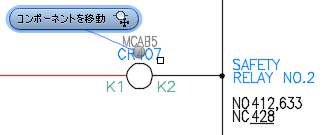

各オプションの位置に慣れたら、ジェスチャーの動作を使用して、コマンドを実行できるようになります。

注: 何も表示されていない領域または AutoCAD Electrical ツールセット以外のオブジェクトにマウスカーソルを合わせた場合は、標準の直線的なコンテキストメニューが表示されます。

AutoCAD Electrical ツールセットでは、パレットを使用して、プロジェクトを管理したり、カタログデータベースの作業を行います。パレットは、他のコマンドを使用している間も画面に表示することができます。したがって、必要なときにいつでもアクセスすることができます。

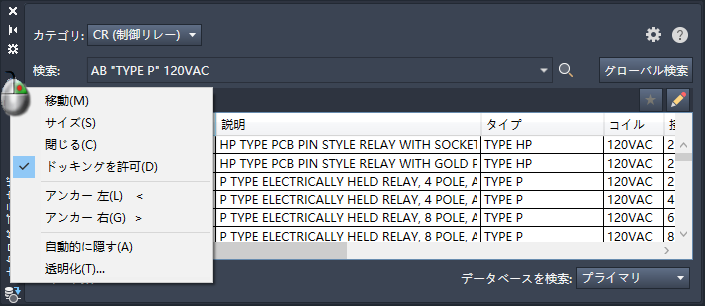

パレットは、ドッキングしたり、サイズを変更したり、自動的に非表示にすることで、画面領域に占めるパレットの大きさをコントロールすることができます。自動非表示に設定した場合は、マウスカーソルを合わせると、パレットが自動的に展開されます。
