プロジェクト

プロジェクトを作成して開き、プロジェクト設定を管理します。

AutoCAD Electrical ツールセットはプロジェクトベースです。プロジェクトとは、相互に関連性を持つ図面のセットです。プロジェクトに含まれている図面など、プロジェクト関連のすべての情報は、拡張子 .wdp の付いたプロジェクトファイルに保存されます。

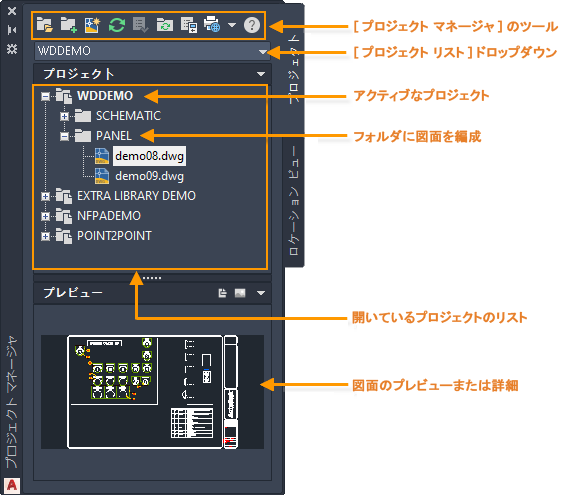

[プロジェクトマネージャ]は、プロジェクトおよびプロジェクトに含まれている図面の作業を行うための付属ツールです。検索

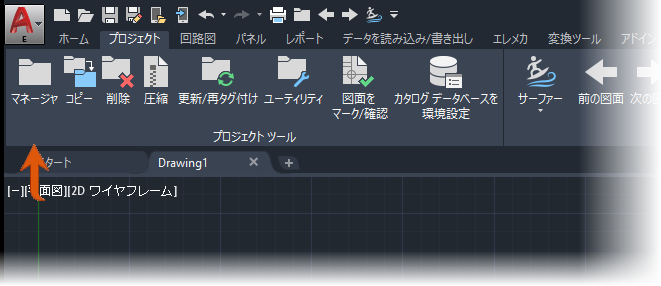

注: このトピックを AutoCAD Electrical ツールセット内のヘルプブラウザから表示している場合は、アイコンをクリックするか、横にある[検索]リンクをクリックすることができます。リボンには、コマンドを指し示す矢印が表示されます。

[プロジェクトマネージャ]はパレットであるため、他のコマンドを使用している間も画面に表示することができます。また、ドッキングしたり、サイズを変更したり、自動的に非表示にすることができます。

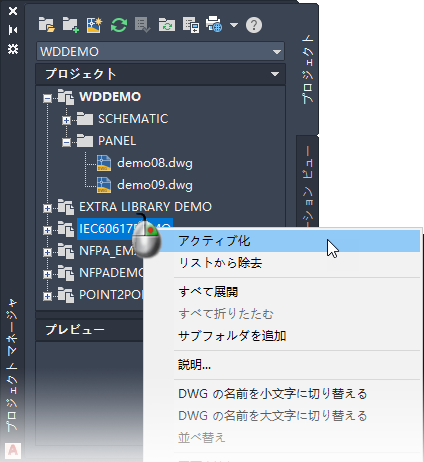

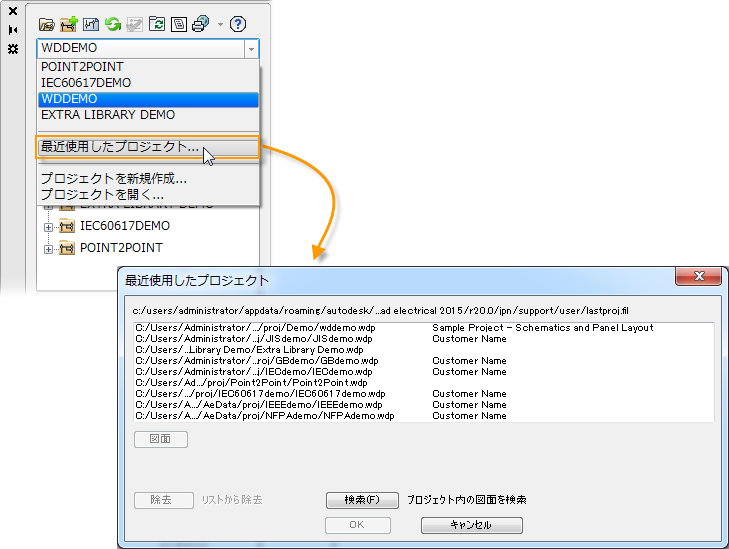

[プロジェクトマネージャ]では、プロジェクトを必要な数だけ開くことができますが、一度に使用できるプロジェクトは 1 つのみです。プロジェクト全体の機能は、アクティブなプロジェクトの図面のみを処理します。

プロジェクトを作成する

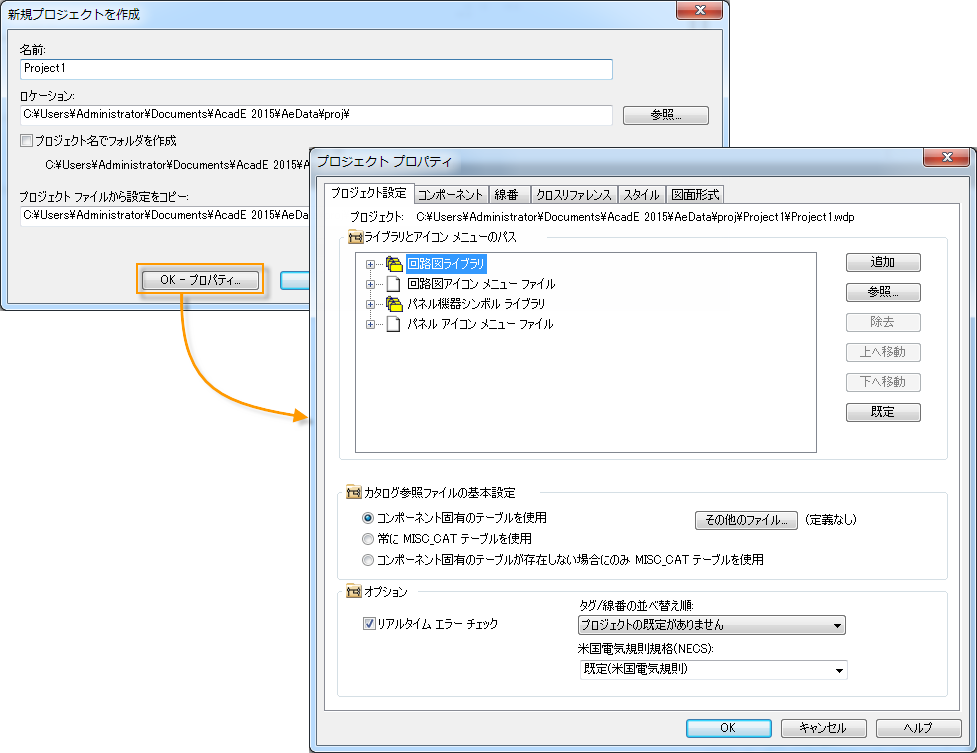

プロジェクトファイル(.WDP)は、指定したフォルダに作成され、プロジェクトの説明やプロジェクト設定を格納しています。新規プロジェクトがアクティブなプロジェクトになります。このプロジェクトに図面を追加することができます。

新規プロジェクトの開始時または作業開始後の任意の時点で、ライブラリパス、図面形式、リファレンスのスタイルなどのプロジェクトプロパティを定義することができます。

プロジェクトプロパティには 2 つのタイプがあります。

図面の既定としてプロジェクトファイルに保存されるプロパティ。これらのプロパティには、対応する図面プロパティがあり、機能をコントロールします。
プロジェクト設定としてプロジェクトファイルに保存されるプロパティ。これらのプロパティには、対応する図面プロパティがなく、プロジェクト全体の機能をコントロールします。
