銘板/機器シンボルを挿入する

パネル レイアウトに銘板を追加し、既存のコンポーネント機器シンボルにリンクします。

銘板は、メイン パネルのアイコン メニューまたはベンダー メニューから挿入できます。

自動車タイプ銘板を挿入する

1. [パネル]タブ[コンポーネント機器シンボルを挿入]パネル[機器シンボルを挿入]ドロップダウン[アイコン メニュー]の順にクリックします。 検索
2. [機器シンボルを挿入: パネル レイアウト シンボル]ダイアログ ボックスで、[銘板]ボタンをクリックします。
3. [パネル: 銘板]ダイアログ ボックスで、[銘板、カタログ参照]ボタンをクリックします。
4. [銘板]ダイアログ ボックスの[選択肢 A]領域で、[カタログ参照]ボタンをクリックします。
5. [カタログ ブラウザ]ダイアログ ボックスで、検索文字列として AB 800T Automotive と入力します。
6. をクリックします。
7. カタログ割り当てを[800T-X701 Red Blank ネーム プレート]に変更して[OK]をクリックします。
8. [銘板]ダイアログ ボックスの[選択肢 A]領域で、次の項目を確認します。

   製造元:  AB

   カタログ:  800T-X701

   [OK]をクリックします。

9. プロンプトに対して、次のように操作します。

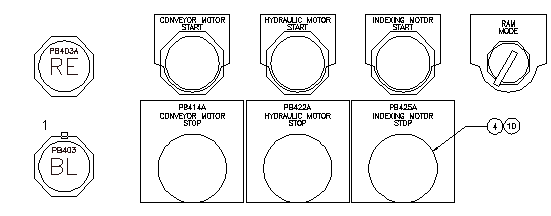

   オブジェクトを選択:   PB403 (1)を選択し、右クリックして銘板を配置します。



   挿入する個々の機器シンボルを選択すると、銘板ブロックが挿入されます。[パネル レイアウト - 銘板挿入/編集]ダイアログ ボックスが開き、必要に応じて、銘板に注釈を付けたり、BOM 項目番号を割り当てることができます。

10. [パネル レイアウト - 銘板挿入/編集]ダイアログ ボックスで、[OK]をクリックします。

注: タグ名は、銘板のデータと同じ名前の機器シンボルおよび回路図コンポーネントのタグ名と連結されます。この 3 種類の表現のいずれかのタグ名を変更すると、関連する他のインスタンスを更新する許可を求めるメッセージが表示されます。

半円型銘板の挿入

1. [パネル]タブ[コンポーネント機器シンボルを挿入]パネル[機器シンボルを挿入]ドロップダウン[アイコン メニュー]の順にクリックします。 検索
2. [機器シンボルを挿入: パネル レイアウト シンボル]ダイアログ ボックスで、[銘板]ボタンをクリックします。
3. [パネル: 銘板]ダイアログ ボックスで、[銘板、カタログ参照]ボタンをクリックします。
4. [銘板]ダイアログ ボックスの[選択肢 A]領域で、[カタログ参照]ボタンをクリックします。
5. [カタログ ブラウザ]ダイアログ ボックスで、検索文字列として AB 800T と入力します。
6. をクリックします。
7. カタログ割り当てを[800T-X59E Gray Custom Text ネーム プレート]に変更して[OK]をクリックします。
8. [銘板]ダイアログ ボックスの[選択肢 A]領域で、次の項目を確認します。

   製造元:  AB

   カタログ:  800T-X59E

   [OK]をクリックします。

9. プロンプトに対して、次のように操作します。

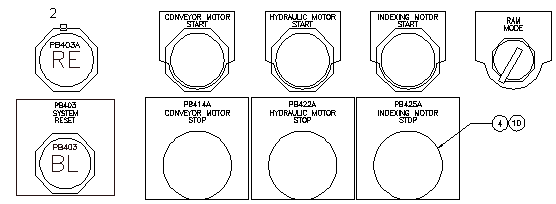

   オブジェクトを選択:   PB403A (2)を選択し、銘板を配置するには右クリックします。


10. [パネル レイアウト - 銘板挿入/編集]ダイアログ ボックスで、[OK]をクリックします。

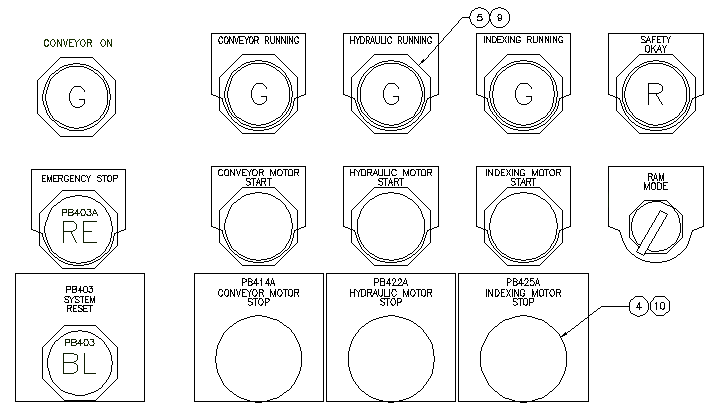

    銘板が挿入されます。
