Inventor から AutoCAD Electrical ツールセット にケーブル＆ハーネスの電子データを書き出す方法について学習します。
新しいコネクタを追加する

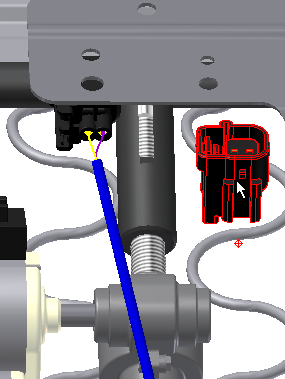

- コネクタ 900356.ipt のオカレンスを配置します。図に示すように、オカレンスを配置します。
ヒント: 別のオカレンスを作成するには、[配置]コマンドを使用するのではなく、ブラウザから既存のオカレンスのいずれかをグラフィックス ウィンドウにドラッグします。

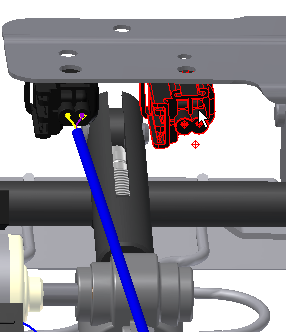

- [アセンブリ]タブの[位置]パネルにある[グリップ スナップ]、または[移動]と[回転]を使用して、コネクタのおよその位置を設定します。コネクタのピンを、シート前面に向けます。
通常、コンポーネントを配置して拘束するにはアセンブリ拘束を使用しますが、この演習では不要です。
