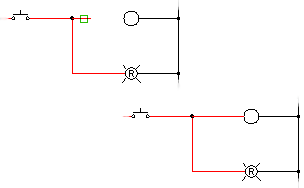

配線をトリムする
この[配線トリム]コマンドを使用して、必要に応じて配線セグメントと交点マークを削除します。1 つの配線を選択するか、複数の配線をトリムしてフェンスを描画することができます。
配線セグメントと、すべての配線 T 字または交点マークを除去します。1 つの配線を選択したり、フェンスを描画したり、交差窓を描画してトリムする配線を選択します。

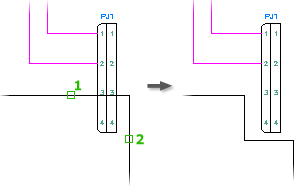

配線をストレッチ、延長、トリムする
[配線ストレッチ]コマンドは、配線セグメントの終端を、一番近い配線またはインライン コンポーネントの配線接続点にストレッチまたはトリムします。
配線を選択すると、パス内の配線またはコンポーネントが自動的に検索されます。

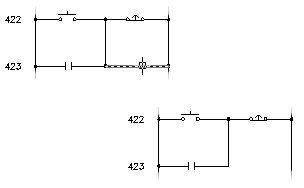

配線を曲げる
[配線曲げ]コマンドでは、配線を直角に曲げ、3 つの直角部分を作成してジオメトリを避けるか追加します。
直角に定義された配線を変更できます。コンポーネントへの元の配線接続を維持しながら、直角の曲げを置き換えることができます。
注: 曲げる処理によって 2 つの異なる回路を接続しようとした場合、または曲げる処理によって複数の直角をバイパスした場合、このツールは終了します。
