コンポーネントを編集する

既存のコンポーネントのコンポーネント値を変更します。

挿入したコンポーネントは、いつでも変更できます。説明、タグ、カタログ番号、ロケーション コード、端子番号、および定格値など、[コンポーネントを編集]ツールを使用して変更できます。

子接点を挿入する

1. ライン リファレンス 410 にある空のラダーの横線を拡大ズームします。
2. [F9]を押して、SNAP をオンにします。
3. [回路図]タブ[コンポーネントを挿入]パネル[コンポーネントを挿入]ドロップダウン[アイコン メニュー]の順にクリックします。 検索
4. [コンポーネントを挿入: JIC 回路図シンボル]ダイアログ ボックスで[セレクタ スイッチ]をクリックします。
5. [JIC: セレクタ スイッチ]ダイアログ ボックスで、[2 次側+ NC 接点]をクリックします。
6. プロンプトに対して、次のように操作します。

   挿入点を指定:  

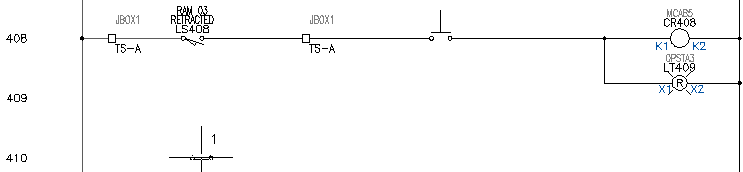

    セレクタ スイッチを、ライン リファレンス 410 でラダーの左側近くに配置し、クリックします(1)。

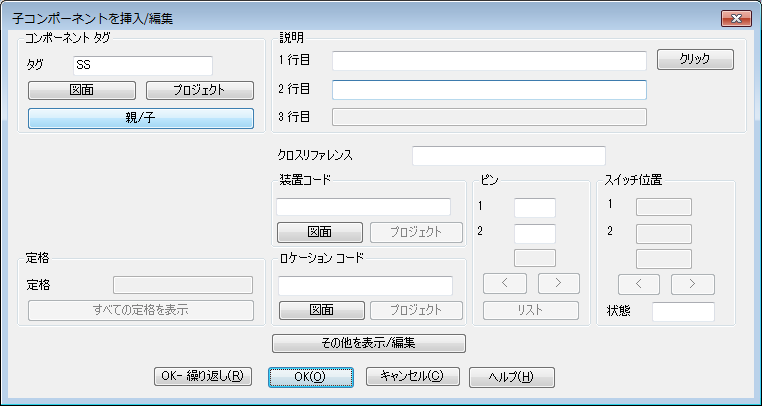

7. [子コンポーネントを挿入/編集]ダイアログ ボックスで、[OK]をクリックします。

パイロット ランプを挿入する

1. [回路図]タブ[コンポーネントを挿入]パネル[コンポーネントを挿入]ドロップダウン[アイコン メニュー]の順にクリックします。 検索
2. [コンポーネントを挿入: JIC 回路図シンボル]ダイアログ ボックスで[パイロット ランプ]をクリックします。
3. [JIC: パイロット ランプ]ダイアログ ボックスで[青 プレステスト]をクリックします。
4. プロンプトに対して、次のように操作します。

   挿入点を指定:

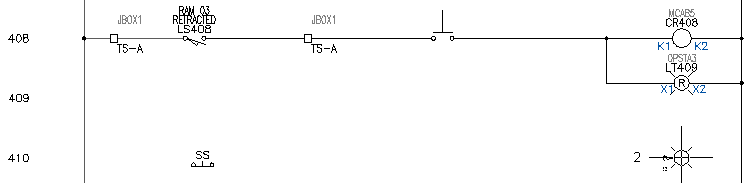

    パイロット ランプを、ライン リファレンス 410 で右側の母線の近くで、かつセレクタ スイッチと同じ線分上に配置し、クリックします(2)。


5. [コンポーネントを挿入/編集]ダイアログ ボックスで、次の値を確認します。

   [コンポーネント タグ]  LT410

6. [説明]領域で、次のように指定します。

   1 行目:  MAINT

   2 行目:  MODE

7. [コンポーネントを挿入/編集]ダイアログ ボックスで、[OK]をクリックします。

子接点を編集する

1. [F9]を押して、SNAP をオフにします。
2. [回路図]タブ[コンポーネントを編集]パネル[コンポーネントを編集]ドロップダウン[編集]の順にクリックします。 検索
   注: コンポーネントを右クリックし、メニューから[コンポーネントを編集]を選択することもできます。
3. プロンプトに対して、次のように操作します。

   編集するコンポーネント/ケーブル/ロケーション ボックスを選択:

    ライン リファレンス 410 でセレクタ スイッチを選択します。

4. [子コンポーネントを挿入/編集]ダイアログ ボックスの[コンポーネント タグ]領域で、[親/子]ボタンをクリックします。

5. プロンプトに対して、次のように操作します。

   コンポーネントを選択:

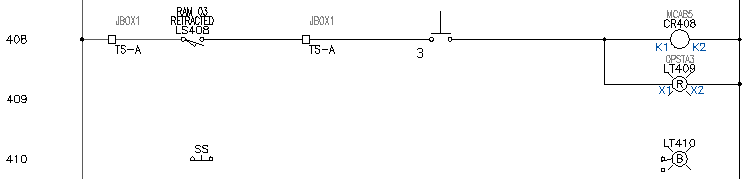

    ライン リファレンス 408 上の既存スイッチの下の子接点(3)をクリックします。

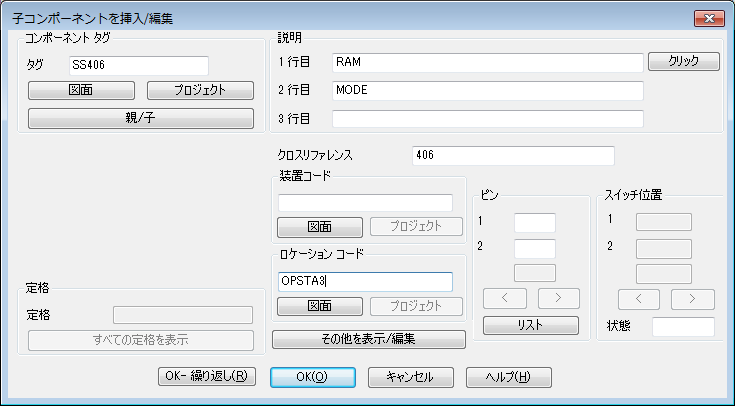

   子接点が読み取られ、適切な注釈が新規のスイッチ接点に転送されます。AutoCAD Electrical ツールセット


6. [子コンポーネントを挿入/編集]ダイアログ ボックスで、[OK]をクリックします。

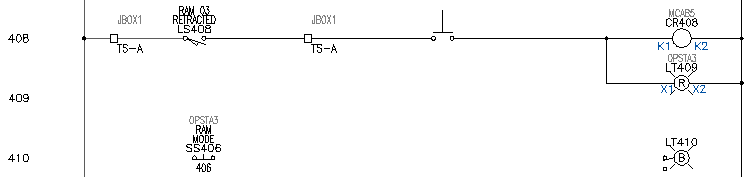

   子接点情報が図面に表示されます。
