[複数挿入]ツールを使用する

PLC モジュールに関連付けられている配線に、通常開リミット スイッチの文字を挿入するには、[複数挿入]ツールを使用します。

リミット スイッチを挿入する

1. [回路図]タブ[コンポーネントを挿入]パネル[複数挿入]ドロップダウン[複数挿入(アイコン メニュー)]の順にクリックします。 検索
2. [コンポーネントを挿入: JIC 回路図シンボル]ダイアログ ボックスで[リミット スイッチ]をクリックします。
3. [JIC: リミット スイッチ]ダイアログ ボックスで、[リミット スイッチ NO]を選択します。
4. プロンプトに対して、次のように操作します。

   複数コンポーネント挿入、開始点:

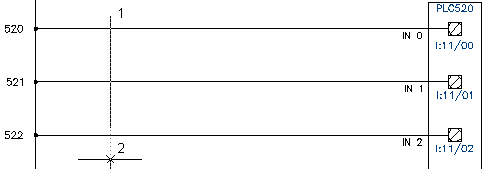

   ライン リファレンス 520 で配線の上を選択します(1)。

   複数コンポーネント挿入、開始点: 次の点:

    ライン リファレンス 522 で配線の下をドラッグし、点をクリックして(2)、右クリックします。


5. [このまま保持しますか?]ダイアログ ボックスで、次のように選択します。

   [これを保持]

   [それぞれの後に編集ダイアログを表示]

   [OK]をクリックします。

6. [コンポーネントを挿入/編集]ダイアログ ボックスで、次のように指定します。

   [コンポーネント タグ]:  LS520

   [説明]: 1 行目:  PALLET ENTERING

   [説明]: 2 行目:  測点

   [ロケーション コード]:  MACHINE

   [OK]をクリックします。

   注: I/O アドレスをコンポーネント タグとして追加するには、[コンポーネントを挿入/編集]ダイアログ ボックスの[コンポーネント タグ]領域で[PLC アドレスを使用]ボタンを使用します。
7. [このまま保持しますか?]ダイアログ ボックスで、次のように選択します。

   [これを保持]

   [それぞれの後に編集ダイアログを表示]

   [OK]をクリックします。

8. [コンポーネントを挿入/編集]ダイアログ ボックスで、次のように指定します。

   [コンポーネント タグ]:  LS521

   [説明]: 1 行目: PALLET INSIDE

   [説明]: 2 行目:  測点

   [ロケーション コード]:  MACHINE

   [OK]をクリックします。

9. [このまま保持しますか?]ダイアログ ボックスで、次のように選択します。

   [これを保持]

   [それぞれの後に編集ダイアログを表示]

   [OK]をクリックします。

10. [コンポーネントを挿入/編集]ダイアログ ボックスで、次のように指定します。

    [コンポーネント タグ]:  LS522

    [説明]: 1 行目:  PALLET LEAVING

    [説明]: 2 行目:  測点

    [ロケーション コード]:  MACHINE

    [OK]をクリックします。

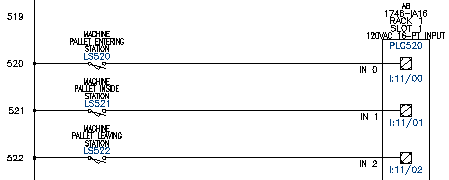

    通常開リミット スイッチが図面に挿入されます。
