線番を追加する

コネクタ図に線番を追加します。

線番は、線分配線図形上に挿入されるブロックまたは属性です。AutoCAD Electrical ツールセットは各線番タイプをそれぞれの画層に割り当てます。これらの画層にはそれぞれ異なる色を割り当てることができるため、簡単に画層を区別できます。[図面プロパティ] [線番]ダイアログ ボックスで定義されているとおり、線番の配置はインラインに設定されています。

線番を挿入する

1. [回路図]タブ[配線/線番を挿入]パネル[線番挿入]ドロップダウン[線番]の順にクリックします。 検索
2. [配線をタグ付け]ダイアログ ボックスで、次のように指定します。

   [線番モード]:  [連番]

   [初期値]  100

3. [図面全体]をクリックします。

   線番が、100 から順に図面に自動的に挿入されます。

4. [回路図]タブ[配線/線番を編集]パネル[線番移動]の順にクリックします。 検索
5. プロンプトに対して、次のように操作します。

   新規線番の位置を選択(配線上を選択):

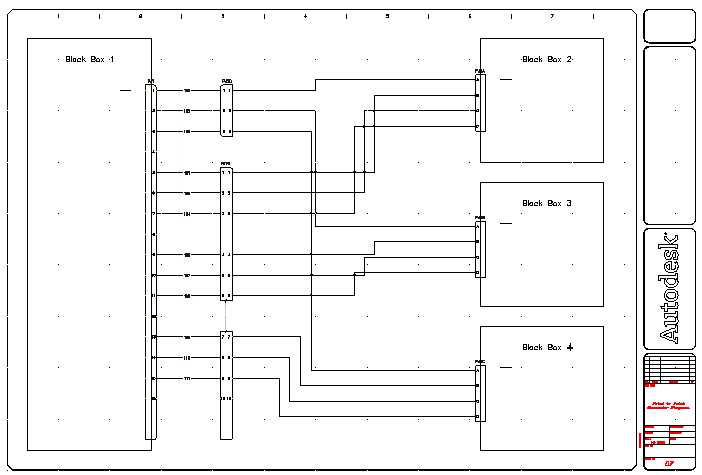

   ブラック ボックス 1 で各配線クローゼットを選択し、右クリックします。

   注: 配線を位置合わせするには[位置合わせ]ツールを使用します。
