コネクタを修正する

既存のコネクタをストレッチし、コネクタピンの追加、移動、および入れ替えを行います。

[コネクタ挿入]ツールバーには、コネクタやコネクタピンを修正するツールがあります。コネクタ内部に存在するピンを追加、削除、または移動することもできます。

既存のコネクタをストレッチする

[回路図]タブ[コンポーネントを編集]パネル[コネクタを修正]ドロップダウン[コネクタストレッチ]の順にクリックします。検索
プロンプトに対して、次のように操作します。
ストレッチするコネクタの端を指定: PJ1 の下部を選択します。

目的点を指定:

ブラックボックス 1 の下に向かって、コネクタを引き下げます。
PJ6 についても繰り返します。コネクタの下部を引き下げて、PJ1 と同じになるようにします。

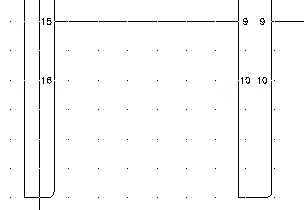

コネクタピンの追加

[回路図]タブ[コンポーネントを編集]パネル[コネクタを修正]ドロップダウン[コネクタピン追加]の順にクリックします。検索
プロンプトに対して、次のように操作します。
オブジェクトを選択: PJ1 を選択します。

新しいピンの挿入場所を指定または [リセット(R)] <16>:

PJ1 のピン 15 から 4 区画下を選択し、右クリックして[Enter]を押します。

利用できる次のピン番号(16)が選択された地点に挿入されます。
[回路図]タブ[コンポーネントを編集]パネル[コネクタを修正]ドロップダウン[コネクタピン追加]の順にクリックします。検索
プロンプトに対して、次のように操作します。
オブジェクトを選択: PJ6 を選択します。

新しいピンの挿入場所を指定または [リセット(R)] <10>:

PJ1 の新しいピン 16 を選択してピン 10 インラインを挿入し、右クリックして[Enter]を押します。

注: ピンを削除するには[コネクタピン削除]ツールを使用します。削除するピンを選択すると、コネクタから自動的に削除されます。

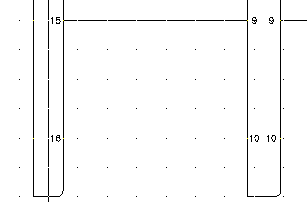

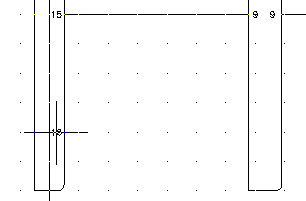

コネクタピンを修正する

[回路図]タブ[コンポーネントを編集]パネル[コネクタを修正]ドロップダウン[コネクタピン移動]の順にクリックします。検索
プロンプトに対して、次のように操作します。
移動するコネクタピンを選択: PJ1 のピン 16 を選択します。

ピン 16 の移動先を指定: PJ1 の 2 つのスペースを選択します。

移動するコネクタピンを選択: PJ6 のピン 10 を選択します。

ピン 10 の移動先を指定:

PJ1 のピン 16 を選択し、ピン 10 インラインを移動して右クリックします。
[回路図]タブ[コンポーネントを編集]パネル[コネクタを修正]ドロップダウン[コネクタピン入れ替え]の順にクリックします。検索
プロンプトに対して、次のように操作します。
コネクタピンを選択: PJ1 のピン 16 を選択します。

コネクタピンを選択: 入れ替える: PJ1 のピン 12 を選択して右クリックします。
[回路図]タブ[コンポーネントを編集]パネル[コネクタを修正]ドロップダウン[コネクタ逆向き]の順にクリックします。検索
プロンプトに対して、次のように操作します。
逆向きにするコネクタを選択: 一番上のインラインコネクタを選択し、右クリックします。
[回路図]タブ[コンポーネントを挿入]パネル[コネクタ挿入]ドロップダウン[コネクタ挿入]の順にクリックします。検索
[コネクタ挿入]ダイアログボックスで、次のように指定します。
[ピン間隔]: 1.0

[ピン数]: 2

[固定間隔]

[ピンリスト]: 1

[すべて挿入]
[詳細]をクリックします。
[タイプ]領域で[分割ラインを追加]を選択します。
[表示]領域で[ピン]を[プラグ側]に設定します。
[挿入]をクリックします。
プロンプトに対して、次のように操作します。
挿入点を指定または[ズーム(Z)、画面移動(P)、配線交差(X)、水平/垂直(V)、反転(Tab)]:

ブラックボックス 1 の最上部をクリックして、コネクタを配置します。
[回路図]タブ[コンポーネントを編集]パネル[コネクタを修正]ドロップダウン[コネクタ回転]の順にクリックします。検索
プロンプトに対して、次のように操作します。
回転するコネクタを選択または[HOLD]:

新しいコネクタを選択し、右クリックして[入力]を選択します。
