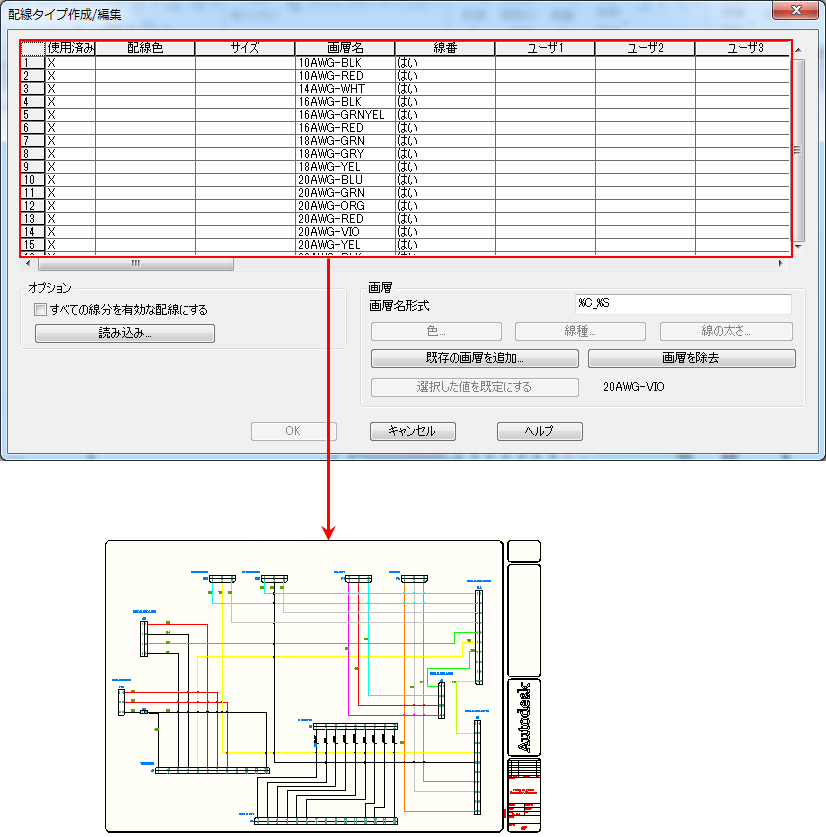

[配線タイプ作成/編集]ツールを使用すると、新しい配線タイプを作成したり、既存の配線タイプを編集できます。また、[配線タイプ変更/変換]ツールを使用すると、線分を配線に変換できます。配線画層名および関連する配線プロパティ(配線の色、サイズ、配線画層を線番付けの対象にするかどうか)が図面ファイルに保存されます。次の規則により、新しい配線の配線画層が決まります。
- 配線が既存の配線から作成される場合、新しい配線は既存の配線と同じ画層になります。現在の画層と現在の配線タイプは無視されます。
- 新しい配線の開始点が空の領域で、終了点が既存の配線の場合、この新しい配線の配線画層は終了点の配線の画層です。現在の画層と配線タイプは無視されます。
- 新しい配線の開始点が既存の配線で、終了点が別の既存の配線の場合、新しい配線の画層は開始点の配線の画層になります。
- 図面内に配線画層が存在しない場合は、新しい配線は WIRES 画層で描画されます。
- 配線の開始点が空の領域で、終了点がコンポーネントの配線接続点である場合、新しい配線は、現在の配線タイプで描画されます。同じコンポーネントの接続点に結び付けられている配線の画層は無視されます。開始点がコンポーネントの配線接続点、終了点が空の領域の配線の場合も同様です。
